Egyenáramú hajtóműves motorok: Teljes Vevői útmutató a típusokhoz, műszaki adatokhoz és kiválasztáshoz

Mi az egyenáramú hajtóműves motor és miért számít a sebességváltó?

Az egyenáramú hajtóműves motor egy egyenáramú villanymotor, amely egyetlen integrált egységben mechanikus sebességváltóval párosul. Maga a motor gyorsan forog – gyakran 3000-15 000 fordulat/perc névleges feszültség mellett –, de a legtöbb valós alkalmazás lassú, szabályozott mozgást igényel jelentős forgóerővel. A sebességváltó ezt úgy oldja meg, hogy a sebességet a nyomatékra cseréli egy sor hálófogaskereken keresztül. Az eredmény egy olyan kimenő tengely, amely sokkal lassabban forog, mint a motor forgórésze, de arányosan nagyobb nyomaték érhető el a tengelyen.

A sebességváltó nélkül egy kis egyenáramú motor könnyen megpörgeti a ventilátor lapátját, de nehezen tudja felemelni a terhet, meghajtani a szállítószalagot vagy elforgatni egy szelepet. Például 100:1 arányú sebességcsökkentéssel ugyanaz a motor, amely 5 mN·m szabadon futó nyomatékot produkál, körülbelül 500 mN·m-t ad le a kimeneten – mínusz a fogaskerék-háló súrlódásából származó veszteségek, amelyek a hajtómű típusától és kenésétől függően jellemzően 5–20%. A nyomaték megsokszorozása, valamint a motor és a hajtómű egyetlen egységbe történő kompakt integrálása az oka annak, hogy az egyenáramú hajtóműves motorok az ipari, kereskedelmi és fogyasztói alkalmazások legszélesebb körben meghatározott mozgási komponensei közé tartoznak.

Az egyenáramú hajtóműves motorok típusai: Sebességváltó konfigurációk összehasonlítása

A sebességváltó kialakítása nagyobb hatással van a teljesítményre, a méretre, a hatékonyságra és a zajszintre, mint szinte bármely más tervezési változó. Négy konfiguráció uralja a piacot.

Spur hajtóműves motorok

A homlokkerekes fogaskerekek a tengely tengelyével párhuzamosan vágott egyenes fogakkal rendelkeznek. Ezek a gyártás legegyszerűbb és legolcsóbb hajtóműtípusai, így a homlokkerekes DC motorok az alapértelmezett választás a költségérzékeny alkalmazásokhoz. Fő gyengeségük a zaj: mivel a teljes fogszélesség minden hálóérintkezésnél egyszerre kapcsolódik be, a homlokkerekek nagy sebességnél jellegzetes csörömpölést keltenek. A hatásfok jó - jellemzően 95-98% fokozatonként - és jól kezelik a mérsékelt radiális terhelést. A homlokkerekes hajtóműves motorok gyakoriak a nyomtatókban, játékokban, árusító automatákban és kis teljesítményű hajtóművekben, ahol a csendes működés nem elsődleges.

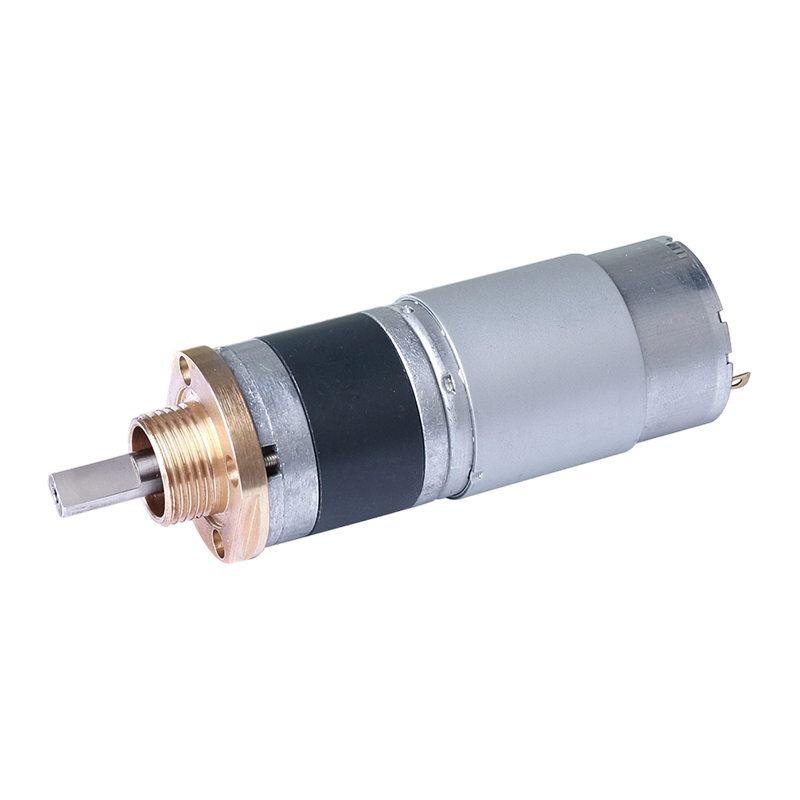

Bolygóhajtóműves motorok

A bolygókerekes sebességváltó több "bolygó" fogaskereket helyez el egy központi "nap" fogaskerék körül, amelyek mindegyike egy gyűrűs fogaskerékben található. Mivel a terhelés egyidejűleg több bolygókerekes hajtómű között oszlik meg, a bolygókerekes egyenáramú hajtóműves motor nagyon nagy nyomatéksűrűséget biztosít egy kompakt, koaxiális csomagban. A kimenő tengely egy vonalban van a motor tengelyével, ami leegyszerűsíti a beszerelést szűk helyű elrendezésekben. A bolygókerekes sebességváltók merevebbek és pontosabbak, mint a homlok- vagy csigatípusok, ezért előnyben részesítik őket a robotikában, az automatizált irányítású járművekben (AGV-k), az elektromos csavarhúzókban és minden olyan alkalmazásban, amely nagy nyomatékot, szigorú pozicionálási pontosságot és hosszú élettartamot igényel. A kompromisszum a költség: a bolygókerekes hajtóművek gyártása lényegesen drágább, mint a homlok- vagy spirális típusok, azonos nyomatékkal.

Csigahajtóműves motorok

A csigahajtómű csavarszerű csigatengelyt használ, amely 90 fokos szögben illeszkedik a csigakerékhez. Ez a konfiguráció nagyon magas csökkentési arányokat ér el egyetlen fokozatban – általában 5:1 és 100:1 között – és természetes önzáró karakterisztikát biztosít: amikor a motor leáll, a terhelés nem tudja visszahajtani a sebességváltót. Ez ideálissá teszi a csigakerekes egyenáramú motorokat olyan alkalmazásokhoz, ahol a rakománynak áram nélkül kell tartania a pozícióját, például garázskapunyitók, színpadi emelők, kórházi ágyak működtetői és biztonsági korlátok. A fő korlát a hatékonyság: a csigakerék hálósúrlódása magas, a tipikus egyfokozatú hatásfok 50-90% között mozog a vezetési szögtől függően, a magasabb áttételek pedig fokozatosan kevésbé hatékonyak. A csigakerekes motorok folyamatos, nagy terhelésű munkaciklusok mellett is jelentős hőt termelnek.

Hengeres és kúpkerekes hajtóműves motorok

A spirális fogaskerekek fogai a tengely tengelyéhez képest szögben vannak vágva, így a fogak közötti érintkezés fokozatos és progresszív, nem pedig hirtelen. Ez drámaian csökkenti a zajt és a vibrációt a homlokkerekes fogaskerekekhez képest, és kissé javítja a terhelhetőséget a nagyobb hatásos érintkezési felületnek köszönhetően. A spirális DC hajtóműves motorok gyakoriak azokban az alkalmazásokban, amelyek csendesebb működést igényelnek – szállítószalag-hajtások, csomagológépek és orvosi berendezések. A spirális kúp kombinációk lehetővé teszik a kimenő tengely 90 fokos eltolását a motorhoz képest, hasonlóan a csigahajtáshoz, de nagyobb hatásfokkal (általában 94–97% fokozatonként). A spirális fogaskerék-háló által generált megnövekedett axiális tolóerő olyan csapágyakat igényel, amelyek elbírják ezt a terhelést, ami kis mértékben növeli az egységköltséget.

Szálcsiszolt és kefe nélküli DC hajtóműves motorok

Maga az egyenáramú motorelem két alapvető architektúrával rendelkezik, és a köztük történő választás jelentősen befolyásolja a költségeket, a karbantartási igényeket, a sebességtartományt és az élettartamot.

Prototípuskészítéshez vagy kis igénybevételű szakaszos alkalmazásokhoz az egyszerű L298N vagy TB6612FNG H-híd által meghajtott, szálcsiszolt egyenáramú hajtóműves motor a leggyorsabb és legolcsóbb út egy működő rendszerhez. Bármire, ami folyamatosan, zord környezetben működik, vagy éveket kell kibírnia a terepen karbantartás nélkül, a kefe nélküli egyenáramú hajtóműves motor – magasabb kezdeti költsége és kiegészítő meghajtó elektronikája ellenére – szinte mindig jobb összköltséget biztosít.

Főbb jellemzők, amelyeket meg kell érteni vásárlás előtt

Az egyenáramú hajtóműves motorok adatlapjai sűrűek lehetnek, de öt paraméter határozza meg, hogy a motor működni fog-e az alkalmazásban. Mindegyik megértése megelőzi a leggyakoribb kiválasztási hibákat.

Névleges feszültség

DC hajtóműves motorok meghatározott tápfeszültségre tervezték – leggyakrabban 6 V, 12 V, 24 V vagy 48 V ipari és hobbi alkalmazásokban. Ha a motort a névleges feszültség felett jelentősen üzemeltetjük, az felgyorsítja a kefekopást a kefés típusoknál, túlmelegíti a tekercseket, és lerövidíti a csapágyak élettartamát. A névleges feszültség alatti működés csökkenti a rendelkezésre álló nyomatékot, és a motor leállását okozhatja terhelés alatt. Akkumulátoros rendszereknél a motor névleges feszültségét a töltés közepén, nem pedig teljes töltésnél igazítsa a névleges akkumulátorfeszültséghez, hogy elkerülje a túlfeszültséget a töltési ciklus végén. Frissen feltöltött 3S LiPo-ról (12,6 V) működő 12 V-os DC hajtóműves motor minimálisan elfogadható; 4S csomagról (16,8V) futtatva gyorsan tönkreteszi.

Terhelés nélküli sebesség és kimeneti sebesség

Az üresjárati fordulatszám a kimenő tengely fordulatszáma, amikor a motor névleges feszültséggel, nulla nyomatékkal működik. Valós terhelés mellett a fordulatszám csökken – jellemzően 10–20%-kal a névleges (folyamatos) nyomaték mellett, és akár 50%-kal a csúcsnyomatéknál. Amikor annak kiszámításakor, hogy egy egyenáramú hajtóműves motor képes-e a terhelést a kívánt fordulatszámon mozgatni, mindig a várt nyomaték működési pontján lévő terhelt fordulatszámot használja, ne az üresjárati értéket. A gyártók néha csak üresjárati fordulatszámot és leállási nyomatékot adnak meg; a terhelt működési pont nagyjából a fordulatszám-nyomaték görbe közepére esik.

Névleges nyomaték és leállási nyomaték

A névleges nyomaték (más néven folyamatos nyomaték) az a maximális nyomaték, amelyet a motor korlátlan ideig képes leadni túlmelegedés nélkül. Az elakadási nyomaték az a csúcsnyomaték, amely akkor keletkezik, ha a tengelyt álló helyzetben tartják – általában a kefés egyenáramú hajtóműves motor névleges nyomatékának 5-10-szerese. Az elakadás nyomatéka hasznos az időszakos csúcsterhelések méretezésénél (például egy elakadt szelep kiszakításához szükséges erő), de a leálláskor vagy annak közelében történő folyamatos működés gyorsan túlmelegíti a motort. Olyan motort válasszon, amelynek névleges nyomatéka legalább 20–30%-kal meghaladja az alkalmazás várható folyamatos terhelési nyomatékát. Ez a biztonsági ráhagyás figyelembe veszi a súrlódás változását, a feszültség csökkenését és a hőmérséklet csökkenését.

Áttételi arány

Az áttétel azt fejezi ki, hogy hány motortengely-fordulat eredményez egy kimenőtengely-fordulatot. Az 50:1 arány azt jelenti, hogy a kimenet minden 50 motorfordulat után egyszer fordul. A nagyobb áttétel alacsonyabb kimeneti sebességet és nagyobb nyomatékot eredményez. A nagyon magas áttételek azonban több fokozatot tesznek lehetővé, ami növeli a súrlódási veszteségeket és a holtjátékot – a kimenő tengely kismértékű szabad játékát irányváltáskor. A pozicionálási alkalmazásoknál a holtjáték kritikus specifikáció: a bolygókerekes hajtóművek jellemzően 0,5–3 ívpercnyi holtjátékot kínálnak a precíziós fokozatokban, míg a gazdaságos homlokhajtóművek 1–5 fokos holtjátékkal rendelkezhetnek, ami megismételhető pozicionálást igénylő dolgoknál elfogadhatatlan.

Üzemi ciklus és termikus besorolás

A munkaciklus azt írja le, hogy a motor hány százalékban működik egy adott ciklusidőn belül a pihenőidőhöz képest. Az S1-re (folyamatos üzemre) besorolt ​​motor korlátlan ideig üzemelhet névleges terheléssel, túlmelegedés nélkül. Az S2 (rövid idejű üzem) és az S3 (intermittent periodic duty) besorolások magasabb csúcsteljesítményt tesznek lehetővé, mivel a motor lehűl a kikapcsolt időszakokban. Mindig igazítsa a motor terhelhetőségét a tényleges működési ciklushoz – a 30%-os terhelhetőségű motor túlmelegszik és meghibásodik, ha folyamatosan működik, még akkor is, ha a nyomaték és a fordulatszám az adattábla határértékein belül van.

Gyakori feszültségtartományok és mire használják őket

A feszültség kiválasztását gyakran a rendelkezésre álló áramforrás határozza meg, nem pedig a motor preferenciája, de az egyes feszültségszintek tipikus használati eseteinek megértése segít a lehetőségek gyors leszűkítésében.

• 3V–6V egyenáramú hajtóműves motorok: AA/AAA elemekkel vagy USB tápellátással hajtott kisméretű, alacsony fogyasztású alkalmazások. Gyakori játékokban, kis robotokban, hobbiprojektekben és oktatási készletekben. A kimenő nyomaték alacsony – jellemzően 0,5 kg·cm alatti –, és ezek a motorok nem alkalmasak folyamatos nagy terhelésre.
• 12V DC hajtóműves motorok: A legszélesebb körben használt feszültségosztály hobbi-, autó- és könnyűipari alkalmazásokban. Alkalmas robotplatformokhoz, automata adagolókhoz, szelepmozgatókhoz, kameralapos/dönthető fejekhez és kis szállítószalag-meghajtókhoz. Sebességváltó-típusok és csökkentési áttételek széles választéka áll rendelkezésre 12 V-on, így a beszerzés egyszerű.
• 24 V DC hajtóműves motorok: Az ipari automatizálás, az AGV-k és a kereskedelmi minőségű hajtóművek szabványa. 24 V-on a motor kétszer akkora teljesítményt tud leadni, mint egy 12 V-os egyenértékű azonos áramfelvétel mellett, ami leegyszerűsíti a vékonyabb vezetékekkel történő huzalozást hosszabb kábelfutások esetén. A legtöbb PLC-vezérelt rendszer a gyártásban 24 V DC feszültséggel működik, így tisztább a motorintegráció.
• 48V DC hajtóműves motorok: Nagyobb teljesítményű mobil robotikában, elektromos járművek segédrendszereiben és nagy teljesítményű ipari berendezésekben használják. 48 V-on a motor hatásfokának csúcsai sok BLDC kialakításnál és a motormeghajtók kapcsolási veszteségei csökkennek. Egyre gyakoribb az e-mobilitás platformjaiban és az autonóm mobil robotokban (AMR).

Hogyan válasszuk ki a megfelelő egyenáramú hajtóműves motort az alkalmazáshoz

A motor első helyes kiválasztásával elkerülhető a költséges újratervezés és a helyszíni hibák. Kövesse ezt a gyakorlati keretet:

1. lépés – Határozza meg terhelési követelményeit

Számítsa ki az alkalmazás által igényelt nyomatékot a kimenő tengelyen. Egy kerekes robot esetében ez azt jelenti, hogy ki kell számítani azt az erőt, amely a robot tömegének felgyorsításához, a gördülési súrlódás leküzdéséhez és a működés közben várható lejtőn való megmászáshoz szükséges. Lineáris hajtómű esetén számítsa ki a vezérorsóra ható erőt, és alakítsa át motornyomatékká a csavar vezetékén és a hatásfokon keresztül. Adjon hozzá 25–50%-os biztonsági ráhagyást a súrlódási változások, az öregedés és a legrosszabb terhelési forgatókönyvek figyelembevételéhez. Ez a célnyomatékszám – az alkalmazott tartalékkal együtt – lesz a minimális névleges nyomaték specifikációja.

2. lépés – Határozza meg a szükséges kimeneti sebességet

Határozza meg az alkalmazásához szükséges minimális és maximális kimenő tengely fordulatszámot. A terméket 0,5 m/s sebességgel mozgató szállítószalag 50 mm átmérőjű hajtógörgővel körülbelül 191 RPM (0,5 / (π × 0,05) × 60) kimeneti sebességet igényel. Olyan motort válasszon, amelynek terhelés nélküli fordulatszáma legalább 15–20%-kal meghaladja a szükséges terhelési fordulatszámot, hogy a motor normál körülmények között ne működjön leállás közelében.

3. lépés – Válassza ki a megfelelő sebességváltó típust

Használja a következő döntési útmutatót a sebességváltó típusának az alkalmazási követelményekhez való igazításához:

• Olcsó, mérsékelt nyomatékú, nem zajérzékeny → homlokkerekes motor kell hozzá
• Kompakt méretre, nagy nyomatéksűrűségre, koaxiális kimenetre vagy pozicionálási pontosságra van szüksége → bolygókerekes hajtóműves motor
• Önzáró, 90°-os kimeneti szög, nagyon nagy áttétel egy fokozatban → csigakerekes motor
• Csendes működés, közepes pontosság, derékszögű kimenet nagy hatásfokkal → kúpkerekes hajtóműves motor

4. lépés – Erősítse meg az elektromos kompatibilitást

Ellenőrizze, hogy a tápegysége leálláskor képes-e biztosítani a motor csúcsáramigényét. A szálcsiszolt egyenáramú hajtóműves motor leállási árama általában 5-10-szerese az üresjárati áramnak. Ha a tápegység nem tudja átmenetileg előállítani ezt az áramot indításkor vagy elakadás közben, adjon hozzá egy áramkorlátozó motormeghajtót állítható áramkorlátozással, vagy válasszon megfelelő mozgástérrel rendelkező motormeghajtót. Kefe nélküli egyenáramú hajtóműves motorok esetén ellenőrizze, hogy a BLDC meghajtó folyamatos és csúcsáram-értékei legalább 20%-kal meghaladják a motor követelményeit.

5. lépés – Vegye figyelembe a környezetet

A szabványos egyenáramú hajtóműves motorok nincsenek tömítve. Ha a motor pornak, nedvességnek, fröccsenő hűtőfolyadéknak vagy mosási körülményeknek van kitéve, adjon meg egy IP-besorolású egységet – IP54 a por- és fröccsenés elleni védelemhez, IP65 vagy IP67 az igényesebb környezetekhez. Élelmiszer-feldolgozási, gyógyszerészeti vagy tengeri alkalmazások esetén győződjön meg arról, hogy a sebességváltó kenőanyaga megfelel a vonatkozó szabályozási követelményeknek (például NSF H1 élelmiszer-minőségű zsír élelmiszerrel érintkező zónákhoz). Az üzemi hőmérséklet-tartomány szintén fontos: a standard motorok 0–40°C-os környezeti hőmérsékletre vannak méretezve; az északi éghajlaton lévő hűtőraktárak vagy kültéri létesítmények esetében ellenőrizze az alacsony hőmérsékletű zsírok specifikációit és a tekercselési hőmérsékleti besorolásokat.

Az egyenáramú hajtóműves motorok tipikus alkalmazásai az iparágakban

Az egyenáramú hajtóműves motorok a termékek és rendszerek hatalmas választékában jelennek meg. A leggyakrabban használatos hely megértése segít azonosítani a megfelelő referenciaterveket és az érvényesített konfigurációkat.

Fordulatszám-szabályozási módszerek egyenáramú hajtóműves motorokhoz

Az egyenáramú hajtóműves motorok jól alkalmazhatók változó fordulatszámú működésre, mivel az egyenáramú motor fordulatszáma egyenesen arányos a rákapcsolt feszültséggel. A gyakorlatban a sebességet a három módszer egyikével szabályozzák.

Impulzusszélesség-moduláció (PWM)

A PWM a szabványos módszer a szálcsiszolt egyenáramú hajtóműves motorok mikrokontrollerekről, PLC-kről és motorvezérlő IC-kről történő vezérlésére. A meghajtó be- és kikapcsolja a motor tápellátását egy rögzített frekvencián – jellemzően 1–20 kHz –, és a munkaciklus (a tápfeszültség bekapcsolási idejének százalékos aránya) határozza meg az átlagos feszültséget és így a sebességet. A 12 V-os 50%-os munkaciklus körülbelül 6 V-ot biztosít a motornak. A PWM vezérlés hatékony, mivel a kapcsolótranzisztorok idejük nagy részét teljesen bekapcsolt vagy teljesen kikapcsolt állapotban töltik, minimalizálva az ellenállási veszteségeket. Az 1 kHz alatti PWM-frekvenciák hallható motor nyüszítést okozhatnak, mivel az armatúra tekercsei a kapcsolási frekvencián rezegnek; a 20 kHz feletti frekvenciák ezt a hallható tartomány fölé tolják. A kefés egyenáramú hajtóműves motorok esetében a 10–20 kHz-es PWM frekvencia gyakori gyakorlati választás.

Zárt hurkú sebességszabályozás kódoló visszajelzéssel

A terhelés változásától függetlenül precíz, egyenletes sebességet igénylő alkalmazásokhoz – robotplatformok, szalagos meghajtók, precíziós adagolás – a motor tengelyére vagy a sebességváltó kimenetére szerelt forgójeladó valós idejű sebesség-visszacsatolást biztosít a PID-szabályozónak. A vezérlő összehasonlítja a tényleges sebességet az alapjellel, és ennek kompenzálására beállítja a PWM munkaciklust. Az egyenáramú hajtóműves motorok kódolói jellemzően négyszögletes optikai vagy mágneses Hall-effektus típusúak, fordulatonként 6-tól több ezerig terjedő felbontással, a pontossági követelményektől függően. Számos egyenáramú hajtóműves motorgyártó szabványos katalógustételként kínál integrált jeladó opciókat, jelentősen leegyszerűsítve a hardverintegrációt.

Feszültségszabályozás

Egyszerű rendszerekben, ahol a terhelés viszonylag állandó, és a fordulatszám pontossága nem kritikus, a fordulatszámot a tápfeszültség beállításával lehet beállítani egy változó egyenáramú tápegységgel vagy egy lineáris feszültségszabályozóval. Ez a megközelítés a legkevésbé hatékony – a lineáris szabályozó a feszültségesést hőként disszipálja – és nem kínál terheléskompenzációt, de ez a legegyszerűbb megvalósítás, és alkalmas próbapadokhoz, kézi fordulatszám-beállításokhoz és nagyon kis fogyasztású alkalmazásokhoz, ahol a szabályozóban nem okoz gondot a hőelvezetés.

Karbantartás, hosszú élettartam és gyakori meghibásodási módok

Annak megértése, hogy mi okozza végül az egyenáramú hajtóműves motor meghibásodását, segít olyan rendszereket tervezni, amelyek meghosszabbítják a szervizintervallumokat, és még azelőtt elkapják a problémákat, hogy azok nem tervezett leállást okoznának.

• Kefekopás (kefés motorok): A szénkefék idővel elhasználódnak, és vezetőképes port termelnek, amely áthidalhatja a kommutátor szegmenseit és rövidzárlatot okozhat. A kefés egyenáramú hajtóműves motorok szervizintervalluma folyamatos üzemű alkalmazásokban általában 1000–3000 óra. Rendszeresen ellenőrizze a keféket, és cserélje ki, mielőtt elérné a minimális hosszúságot – általában a kefetartón van feltüntetve – a kommutátor károsodásának elkerülése érdekében.
• Csapágyhiba: A kimenő tengely túlterhelése a csapágy névleges kapacitását meghaladó radiális erőkkel a kefés és kefe nélküli hajtóműves motorok idő előtti meghibásodásának egyik fő oka. Mindig ellenőrizze, hogy az alkalmazásában a kombinált radiális és axiális tengelyterhelések a gyártó csapágyterhelési előírásain belül vannak-e. A túlfeszített szíjhajtások és a rosszul beállított tengelykapcsolók gyakori bűnösök.
• A hajtómű-kenőanyag leromlása: A sebességváltó-zsír idővel megkeményedik és veszít viszkozitásából, különösen szélsőséges hőmérsékleten. Az utánkenési időközök az üzemi hőmérséklettől, a fordulatszámtól és a terheléstől függenek, de jellemzően 5000–10 000 üzemóra tartományba esnek zárt sebességváltók esetén. Egyes zárt egységek névleges élettartamukra karbantartásmentesek; másoknak zsírzógombjai vannak az időszakos utánzsírozáshoz.
• Termikus túlterhelés: Ha a motort a névleges folyamatos nyomatékon túl üzemeltetik, akkor a tekercs hőmérséklete meghaladja a szigetelési osztály határait, ami tartósan rontja a szigetelést. Már egyetlen súlyos hőhatás is jelentősen csökkentheti a motor élettartamát. Szerelje fel a túláramleállítást is tartalmazó, hővédett meghajtókkal ellátott motorokat, vagy adjon hozzá a tekercsekbe ágyazott PTC termisztort a közvetlen hőmérséklet-felügyelethez, ha az alkalmazás előre nem látható terhelési kiugrásokkal jár.
• A fogaskerekek fogainak kopása és törése: Az ütési terhelések – például a járdaszegélynek ütköző robotkerék vagy a teljes sebességgel keményen leállt hajtómű – eltörhetik a fogaskerekek fogait, különösen a műanyag fogaskerekes, gazdaságos homlokkerekes sebességváltókban. A leghatékonyabb megelőző intézkedések a fém fogaskerekek (szinterezett acél vagy sárgaréz) meghatározása minden jelentős ütőterheléssel járó alkalmazáshoz, és végálláskapcsolókkal ellátott mechanikus végütközők hozzáadása a motor fordulatszámánál bekövetkező erős leállások megakadályozására.
