Hajtóműves léptetőmotor magyarázata: típusok, nyomaték és a megfelelő kiválasztása

A szabványos léptetőmotor már rendkívül hasznos eszköz – precíz lépésekben mozog, fék nélkül tartja a pozícióját, és nincs szükség visszacsatoló érzékelőre az alapvető pozicionáláshoz. De van egy olyan alkalmazási osztály, ahol az alapmotor nem működik: olyan terhelések, amelyek nagyobb nyomatékot igényelnek, mint amennyit a motor képes generálni, nagy tehetetlenségű terhelések, amelyek ellenállnak a gyorsulásnak, vagy olyan pozicionálási feladatok, ahol a natív 1,8 fokos lépésszög egyszerűen nem elég finom. A hajtóműves léptetőmotor mindhárom problémát egyszerre oldja meg azáltal, hogy egy sebességváltót közvetlenül a motor tengelyére csatlakoztat. Az eredmény egy kompakt, integrált hajtómű, amely megsokszorozza a nyomatékot, csökkenti a sebességet, javítja a felbontást és megszelídíti a nehéz tehetetlenségi viszonyokat – anélkül, hogy a vezérlőkód egyetlen sorát is megváltoztatná. Ez az útmutató elmagyarázza, hogyan működnek a hajtóműves léptetőmotorok, mit kínálnak az elérhető hajtóműtípusok, hogyan kell kiválasztani a megfelelő konfigurációt, és hol teljesítenek a legjobban ezek a motorok.

Mi a hajtóműves léptetőmotor és hogyan működik

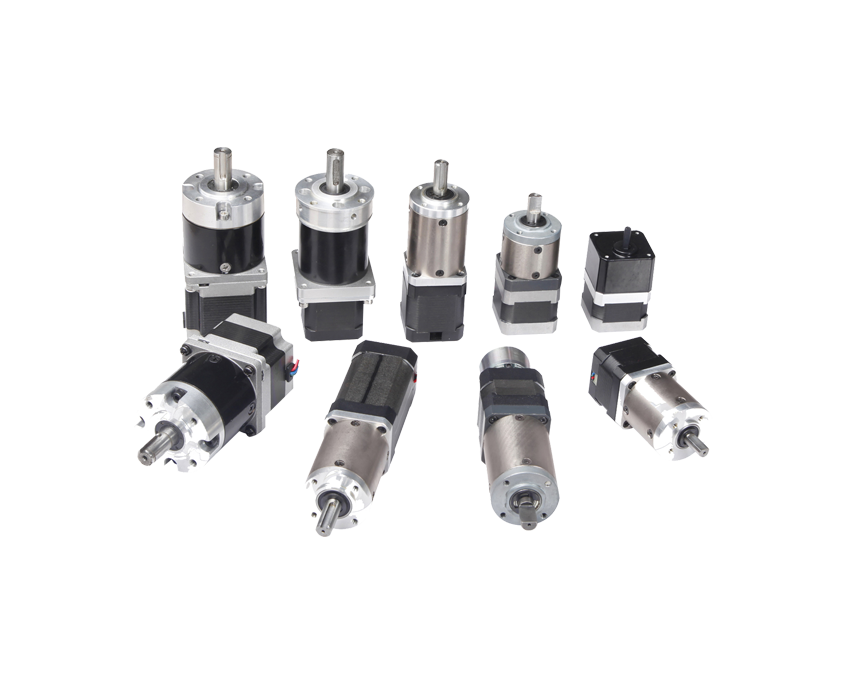

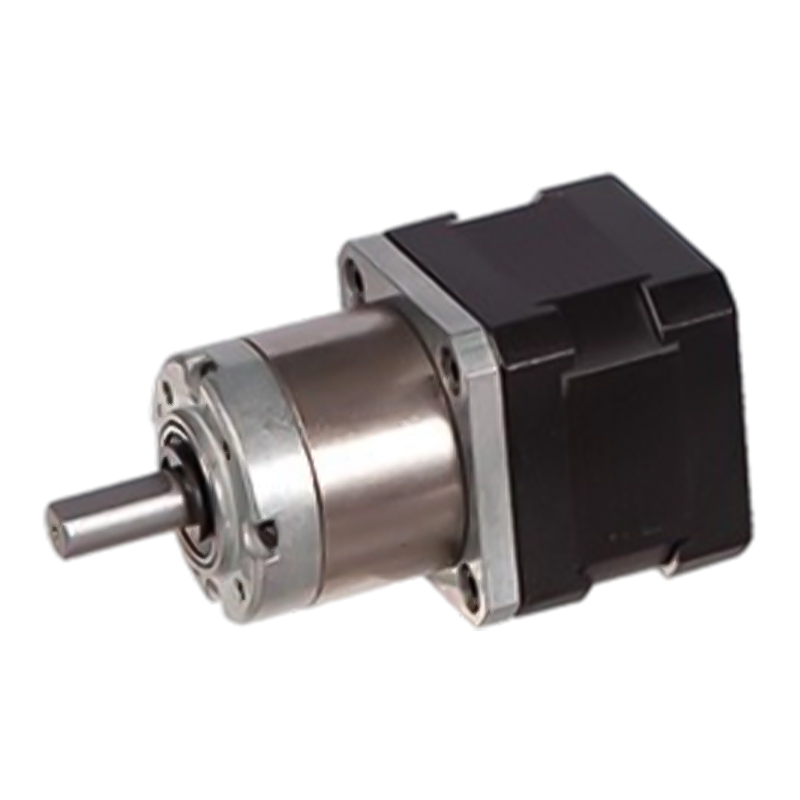

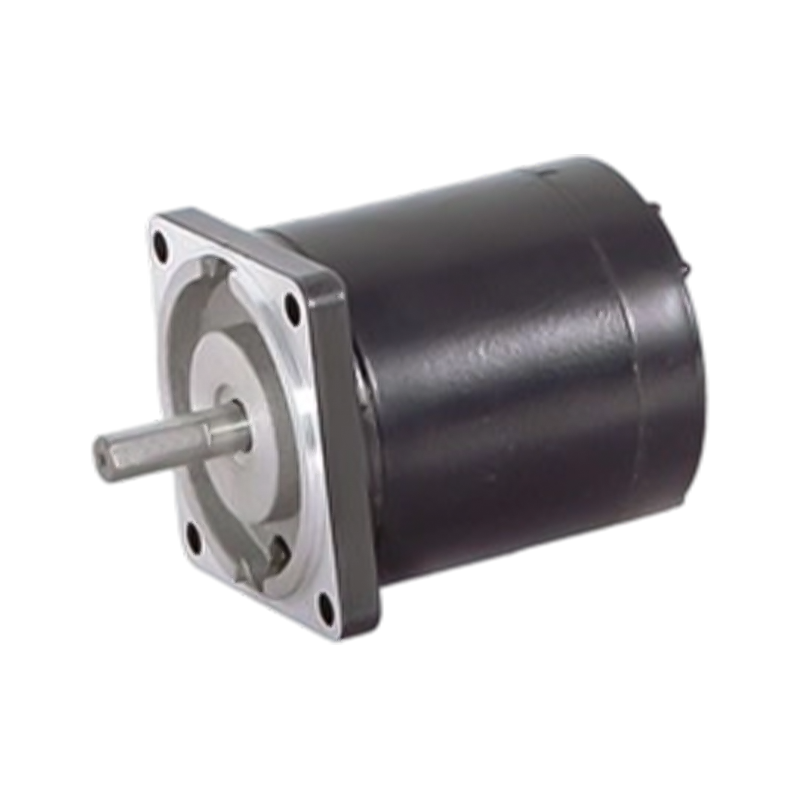

A hajtóműves léptetőmotor egy integrált egység, amely egy léptetőmotorból – jellemzően egy kétfázisú bipoláris hibrid léptetőmotorból – áll, amely közvetlenül a kimenő tengelyére erősített sebességváltóval van kombinálva. A sebességváltót gyárilag tervezték és igazították, így a motor és a hajtómű egyetlen rögzítőkarimán osztozik, és egységes mechanikus interfészt jelent a gépnek. A motor tengelye hajtja meg a sebességváltó bemenetét; a sebességváltó kimenő tengelye csökkentett fordulatszámmal és arányosan megnövelt nyomatékkal biztosítja a mozgást a terhelésnek.

A léptetőmotor rész ugyanúgy működik, mint egy önálló léptető: a meghajtó lépés- és irányimpulzusokat küld, a motor impulzusonként egy lépést (vagy mikrolépést) halad előre, és a pozíciót nyitott hurok követi az impulzusok számlálásával. A sebességváltó nem változtat ezen a vezérlési viselkedésen – egyszerűen átalakítja a mozgást a kimenetén. A motor minden lépése egy lépésszöggel elosztja a kimenő tengelyt az áttételi aránnyal. Az 1,8 fokos motor (fordulatonként 200 teljes lépés) 10:1 sebességváltóval 0,18 fokos effektív lépésszöget és 2000 lépést tesz ki kimeneti fordulatonként. A felbontásnak ez a megsokszorozása a hajtóműves léptetőmotor-konfiguráció gyakorlati szempontból egyik legértékesebb tulajdonsága.

A nyomatékátalakítás ugyanazt az arányt követi. A kimenő nyomaték megegyezik a motor tartónyomatékával, szorozva az áttétellel és a sebességváltó mechanikai hatásfokával. Egy NEMA 17 motor 0,5 Nm tartónyomatékkal és 10:1 sebességváltóval 90%-os hatékonyság mellett körülbelül 4,5 Nm nyomatékot ad le a kimenő tengelyen – ez egy sokkal nagyobb és drágább hajtómű nélküli léptetőgép teljesítményének felel meg. Ez a nyomatéktöbbszörözés az oka annak, hogy a NEMA 17 vagy NEMA 23 hajtóműves léptetőmotorok gyakran helyettesíthetik a NEMA 34 hajtómű nélküli motorokat, így helyet és súlyt takarítanak meg a gépben.

Miért számít a tehetetlenségi arány, és hogyan oldja meg a sebességváltó?

Az egyik legfontosabb – és legkevesebbet tárgyalt – indoka a sebességváltónak a léptetőmotorhoz a tehetetlenségi nyomaték illesztése. Amikor egy léptetőmotor meghajt egy terhelést, a terhelés tehetetlenségének és a forgórész tehetetlenségének aránya határozza meg, hogy a motor mennyire tud pontosan gyorsulni, lassulni és megállni. Ha a terhelés tehetetlensége sokkal nagyobb, mint a forgórész tehetetlensége, a motor nehezen tudja szabályozni a terhelést a dinamikus mozgások során, ami túllövést (több lépés megtétele, mint a parancsolt), alullövést (kevesebb lépést tett meg) vagy lépések elvesztését eredményezi – minden olyan pozicionálási hiba, amely eleve meghiúsítja a léptető használatának célját.

A sebességváltó az áttételi arány négyzetével csökkenti a motorra visszavert terhelési tehetetlenséget. A 10:1 arányú sebességváltó 100-szorosára csökkenti a visszavert terhelési tehetetlenséget. Ez azt jelenti, hogy az a motor, amely nem tud megbízhatóan közvetlenül szabályozni a nagy tehetetlenségi nyomatékú terhelést, hirtelen magabiztosan megteheti ezt a sebességváltón keresztül. A gyakorlati küszöb, amelyen belül a legtöbb tervező dolgozik, a 10:1 vagy annál kisebb terhelés-rotor tehetetlenségi arány. Magasabb arányoknál a pozicionálási pontosság és a dinamikus teljesítmény romlik. Ha a számított áttétel áttétel nélkül meghaladja ezt a küszöböt, gyakran a sebességváltó hozzáadása a helyes mérnöki válasz – hatékonyabb és olcsóbb, mint egy nagyobb motor egyszerű megadása.

Van egy rezonancia haszon is. Az alacsony fordulatszámon működő hajtóművetlen léptetőmotorok közepes frekvenciájú rezonanciát mutathatnak – ez a rezgés és instabilitás, amelyet a lépésfrekvencia és a motor természetes rezonanciafrekvenciája közötti kölcsönhatás okoz. Mivel a hajtóműves léptetőmotor belső motorját nagyobb sebességgel (a sebesség szorozva az áttétellel) forgatja, hogy ugyanazt a kimeneti sebességet állítsa elő, a motor tovább működik a fordulatszám-nyomaték görbéje mentén, távolabb az alacsony fordulatszámú rezonancia zónától. Ez egyenletesebb, stabilabb mozgást eredményez a kimenő tengelyen, mint egy hajtóművetlen motor, amely azonos végsebességgel működik.

A három fő sebességváltó típus a léptetőmotorokhoz

Nem minden sebességváltó felel meg egyformán a léptetőmotoros alkalmazásoknak. Mivel léptetőmotorokat használnak a pozicionáláshoz – kétirányú mozgásokkal, dinamikus terhelésváltásokkal és pontos leállítási és tartási követelményekkel –, a sebességváltónak óvatosan kell kezelnie a holtjátékot, a torziós merevséget és a hatékonyságot. Három hajtóműtípus uralja a léptetőmotoros hajtóművek piacát: bolygókerekes, homlokkerekes és csiga. Mindegyiknek külön teljesítményprofilja van.

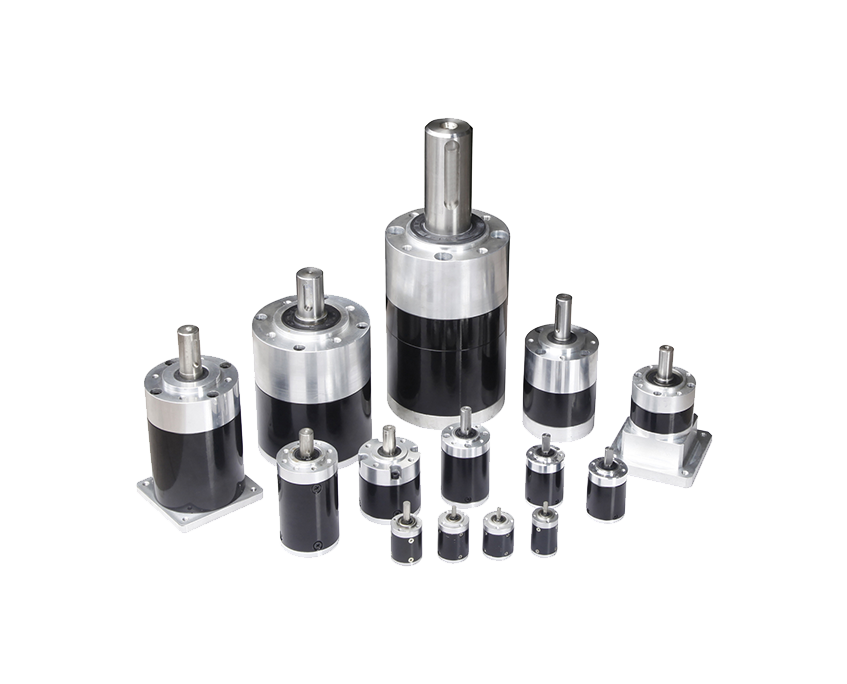

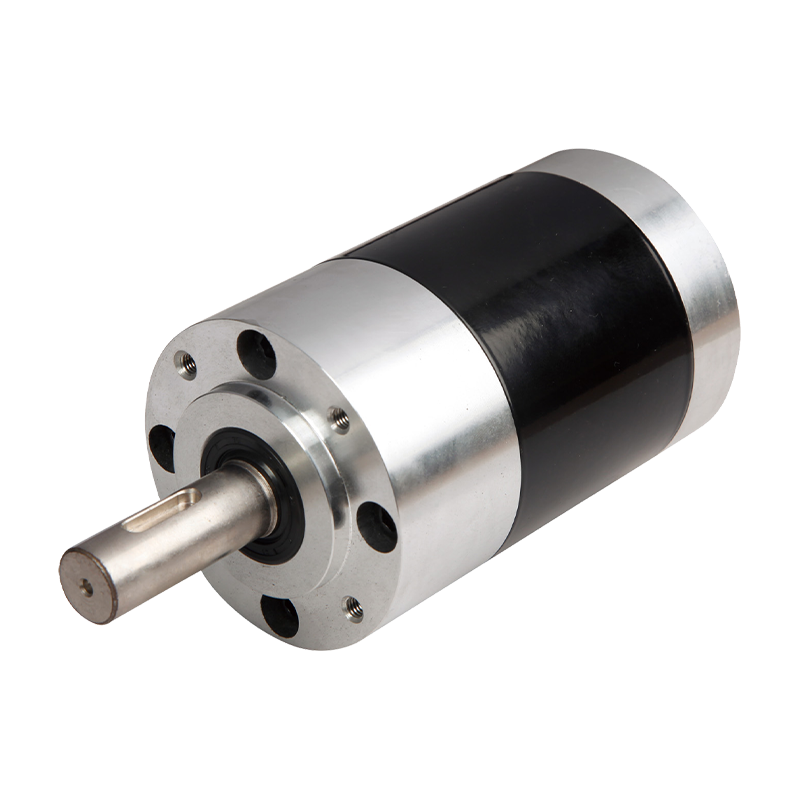

Planetáris sebességváltók

A bolygókerekes hajtóművek a legszélesebb körben használt hajtóműtípusok a precíziós hajtóműves léptetőmotorokhoz. A bolygókerekes fokozat egy központi napkerékből, amelyet a motor tengelye hajt meg, több bolygókerekes fogaskerékből áll, amelyek a nap körül keringenek, miközben egy rögzített külső gyűrűs fogaskerékkel összekapcsolódnak, és egy hordozóból, amely a bolygókerekes hajtómű mozgását továbbítja a kimenő tengelyre. Mivel a nyomaték egyidejűleg több bolygókerekes hajtómű érintkezőjén oszlik meg, a bolygókerekes hajtóművek nagy nyomatéksűrűséget és nagy torziós merevséget érnek el egy kompakt, koaxiális csomagban – a kimenő tengely ugyanazon a tengelyen fut, mint a motor tengelye.

A NEMA 17 motorokhoz precíziós bolygókerekes hajtóművek állnak rendelkezésre, amelyek holtjátéka akár 15 ívperc is lehet a gazdaságos fokozatokban, és 3 ívperc alatti a nagy pontosságú típusoknál. Az áttételek általában 3,7:1-től 100:1-ig terjednek egy egyfokozatú egységben, a kétfokozatú konfigurációk ezt 369:1-re bővítik. A fokozatonkénti hatásfok jellemzően 90-97%, ami azt jelenti, hogy a nyomatékszorzás közel áll az elméletihez, a hőtermelés pedig szerény a csigahajtómű alternatíváihoz képest. A NEMA 23 motorok bolygókerekes hajtóművei akár 15 Nm-es vagy annál nagyobb kimeneti nyomatékot biztosítanak; A NEMA 34 és NEMA 42 bolygókerekes hajtóműves léptetőmotorok 120 Nm vagy nagyobb nyomatékot érnek el.

Spur sebességváltók

A homlokkerekes fogaskerekes fogaskerekek egy sor egymáshoz illeszkedő párhuzamos tengelyű homlokkerekes fogaskereket használnak a kívánt csökkentés elérése érdekében. Egyszerűbbek és olcsóbbak, mint a bolygóegységek, és nagyobb hatékonyságot kínálnak (gyakran 95%-ot vagy nagyobbat), mivel minden fogaskerekes háló inkább gördüléssel, mint csúszó érintkezéssel jár. Azonban a homlokkerekes hajtóművek átmérője nagyobb azonos áttételi és nyomatéki névleges érték mellett, nagyobb a holtjátékuk, mint a precíziós bolygóegységeknek (általában 1-3 fok), és nem koaxiálisak – a motor és a kimenő tengelyek eltolhatók. Mérsékelt nyomatékigényű, egyszerű hajtási elrendezésű és szűk holtjáték-specifikáció nélküli, költségérzékeny alkalmazásokhoz a homlokkerekes léptetőmotorok gazdaságos választást jelentenek. Általában 3D nyomtatókban, könnyű CNC-alkalmazásokban és fogyasztói szintű automatizálásban használják, ahol néhány fokos holtjáték nem befolyásolja jelentősen a pozicionálási pontosságot.

Csiga sebességváltók

A csigakerekes léptetőmotorok egyesítik a léptető precíz lépésalapú vezérlését a csigahajtómű nagy áttételével, derékszögű meghajtásával és önzáró képességével. A szabványos termékekben 17:1-től 500:1-ig terjedő áttételek állnak rendelkezésre, így a csigahajtású léptetők alkalmasak olyan alkalmazásokhoz, amelyek nagyon lassú kimeneti sebességet igényelnek több fokozat nélkül. Az önzáró tulajdonság – ahol a teher nem tudja visszahajtani a férget – kiküszöböli a tartófék szükségességét számos függőleges tengelyű vagy tehertartó alkalmazásban. A kompromisszum az alacsonyabb hatásfok (40-80% az aránytól függően), a nagyobb hőtermelés folyamatos üzemben, és a bolygóegységeknél lényegesen nagyobb holtjáték. A csigakerekes léptetőmotorok jól használhatók kapuműködtetőkhöz, lineáris emelőfokozatokhoz, indexelő forgóasztalokhoz és egyéb alkalmazásokhoz, ahol terhelés alatti pozíciótartásra van szükség, és a munkaciklus szakaszos.

Sebességváltó típusok összehasonlítása léptetőmotoros alkalmazásokhoz

NEMA keretméretek és kimeneti nyomaték referencia

A hajtóműves léptetőmotorok a NEMA vázméretek körül vannak szabványosítva, amelyek meghatározzák a motor előlapjának méreteit és a rögzítési furatok mintáját. A NEMA jelölés nem határozza meg az elektromos vagy nyomatékteljesítményt – ezek a motor tekercselésétől és hosszától függően változnak –, de meghatározza a fizikai alaktényezőt, így egyszerűvé teszi a szabványos motortestekhez illeszkedő hajtóművek meghatározását.

• NEMA 8 (20 mm): A legkisebb praktikus fogaskerekes léptetőméret. Orvosi műszerekben, kis adagolórendszerekben és kompakt robotikában használják, ahol extrém hely és alacsony nyomatékigény.
• NEMA 11 (28 mm): Alkalmas laboratóriumi automatizáláshoz, kis forgóasztalokhoz és kompakt hajtóművekhez. Ennél a keretméretnél akár 100:1-es áttétellel és 3 ívpercig lecsökkent holtjátékkal rendelkező bolygókerekes hajtóművek állnak rendelkezésre.
• NEMA 17 (42 mm): A legnépszerűbb hajtóműves léptetőmotor vázméret a 3D nyomtatás, az asztali CNC, a robotika és a könnyűipari automatizálás területén. A NEMA 17 bolygókerekes sebességváltói akár 3 Nm kimeneti nyomatékot és 3,7:1 és 369:1 közötti áttételeket biztosítanak. A 42 mm-es négyzet alakú előlapot széles körben támogatják a mechanikai tervezési ökoszisztémák.
• NEMA 23 (57 mm): Az ipari könnyű automatizálás, szállítószalagok, adagolók és középkategóriás CNC berendezések szabványa. A bolygókerekes hajtóműves NEMA 23 léptetőmotorok akár 15 Nm vagy nagyobb kimeneti nyomatékot is elérhetnek. A 10:1 arányú NEMA 23 hajtóműves léptetőgép gyakran helyettesítheti a NEMA 34 hajtóműves motort alacsonyabb költséggel és kisebb helyigénnyel.
• NEMA 34 (86 mm) és NEMA 42 (110 mm): Nagy teherbírású CNC útválasztókban, ipari automatizálási berendezésekben és nagy nyomatékú pozicionáló rendszerekben használják. A bolygókerekes hajtóműves NEMA 34 motorok akár 120 Nm kimeneti nyomatékot is elérhetnek; A NEMA 42 konfigurációk ezt tovább bővítik.

Főbb alkalmazási területek hajtóműves léptetőmotorokhoz

A nyílt hurkú, lépésalapú vezérlés, a nagy kimeneti nyomaték, a finom effektív felbontás és a kompakt, integrált csomagolás kombinációja a hajtóműves léptetőmotorokat az iparágak széles körében preferált hajtóművé teszi.

Ipari automatizálás és robotika

A fogaskerekes léptetőmotorok szabványos működtetők a derékszögű robotokban, portálrendszerekben, forgó indexelőkben és pick-and-place gépekben. A NEMA 23 vagy NEMA 34 méretű bolygókerekes hajtóműves léptetőmotor biztosítja a precíz tengelypozícionáláshoz szükséges nyomatékot és felbontást szervorendszer költsége nélkül. Az önálló lépés- és irányinterfész leegyszerűsíti a vezérlőtervezést – a legtöbb PLC és mozgásvezérlő további visszacsatolási infrastruktúra nélkül is képes közvetlenül meghajtani a léptető-meghajtót.

Orvosi és laboratóriumi műszerek

A folyadékadagoló rendszerek, a fecskendőszivattyúk, az analitikai műszerminta-állomások és a diagnosztikai berendezések kompakt hajtóműves léptetőmotorokat használnak – gyakran NEMA 11 vagy NEMA 17 bolygókerekes hajtóművekkel –, ahol kritikus a precíz, megismételhető pozicionálás egy kis csomagban. A folyamatos áramfelvétel nélküli pozíció megtartása értékes az akkumulátorral működő vagy alacsony hőfokon működő műszerekben, ahol a motor feszültségét minimálisra kell csökkenteni üresjárati időszakokban.

3D nyomtatás és asztali CNC

A 3D nyomtatókban az extruder meghajtók és a Z-tengelyes vezérorsós meghajtók általában NEMA 17 bolygókerekes léptetőmotorokat használnak az izzószál tolásához vagy a nyomtatófej gravitációval szembeni emeléséhez rendelkezésre álló nyomaték megsokszorozásához. Az áttételből adódó javított felbontás finomabb rétegmagasság-szabályozást tesz lehetővé a vezetőcsavarnál anélkül, hogy nagyobb mikrolépéses meghajtókonfigurációra váltana.

Csomagológépek

Az indexelő szállítószalagok, a címkefelhordók, a kupaknyomatékok és a csomagolósorok töltőfejei hajtóműves léptetőmotorokat használnak az ismételhető, programozható pozicionáláshoz és a mozgások közötti pozíció megtartásához külön rögzítőfék nélkül. A csigahajtású léptetőmotorokat kifejezetten függőleges töltő- és záróállomásokon használják, ahol a terhelésnek nem szabad visszafelé haladnia, amikor a motor feszültségmentes.

Kapu-működtetők és működtetők

A csigakerekes léptetőmotorok kiválóan alkalmasak automatizált kapu-, ajtó- és szelepmozgatókhoz, ahol az önzáró tulajdonsága a mechanizmust a folyamatos motortartó áram nélkül tartja a helyén. A nagy csökkentési arány lehetővé teszi, hogy egy kis motor olyan nyomatékot állítson elő, amely a nehéz kapuk mozgatásához vagy a rugóterhelésű szelepmechanizmusok leküzdéséhez szükséges túlméretezett motorház nélkül.

Hogyan válasszuk ki a megfelelő hajtóműves léptetőmotort

A hajtóműves léptetőmotor megfelelő kiválasztásához több, egymástól függő paraméteren egy meghatározott sorrendben kell dolgozni. A lépések kihagyása – különösen a tehetetlenségi nyomatékellenőrzés és a termikus munkaciklus értékelése – olyan motorhoz vezet, amely a padon működik, de meghibásodik.

Először határozza meg a terhelési és mozgási profilt

A motor adatlapjainak megtekintése előtt határozza meg az alkalmazás követelményeit: a szükséges kimeneti nyomatékot (beleértve a csúcsterhelések és a gyorsulás szerviztényezőjét), a szükséges kimeneti fordulatszámot RPM-ben, a mozgási profilt (gyorsítási idő, utazási idő, lassítási idő) és a munkaciklust (a motor aktív mozgási idejének százalékos aránya, szemben a tartási vagy feszültségmentesített idővel). Ezek a paraméterek határoznak meg minden downstream kiválasztási döntést. A kimeneti nyomaték és a fordulatszám együttesen határozza meg a mechanikai teljesítményigényt; A munkaciklus határozza meg, hogy a termikus besorolások kötelező érvényűvé válnak-e.

Válassza ki az áttételi arányt és a motorméretet együtt

Az áttételt úgy kell megválasztani, hogy a motor üzemi fordulatszáma a használható fordulatszám-tartomány felső részébe kerüljön – jellemzően 200–600 ford./perc a legtöbb hibrid léptetőmotor esetében –, ahol a nyomaték-sebesség görbe még mindig meglehetősen lapos. Ha a motort nagyon alacsony fordulatszámon (100 ford./perc alatt, áttétel nélkül) járatja, a rezonanciára hajlamos zónába kerül, és kevésbé stabil mozgást biztosít, mint a sebességváltón keresztül gyorsabban. A célmotor fordulatszám meghatározása után az arány egyszerűen a motor fordulatszáma osztva a szükséges kimeneti fordulatszámmal. Ellenőrizze, hogy a kapott kimeneti nyomaték (a motor tartónyomatéka × áttétel × hatásfok) megfelel-e a terhelési követelménynek, beleértve az üzemi tényezőt is. Ha nem, növelje meg a motorkeret méretét vagy növelje az arányt.

Ellenőrizze a terhelés-rotor tehetetlenségi arányt

Számítsa ki a terhelés tehetetlenségét (beleértve a hajtómű kimenő tengelyét, a tengelykapcsolót és az összes mechanikai alkatrészt a hajtómű kimenete és a végső terhelés között), és oszd el a kiválasztott motor forgórészének tehetetlenségével. A visszavert terhelési tehetetlenség (a terhelési tehetetlenség osztva az áttételi arány négyzetével) az, ami számít a motor számára. A stabil dinamikus teljesítmény érdekében törekedjen arra, hogy a visszavert tehetetlenségi-rotor tehetetlenségi arány 10:1 alatt legyen. Ha az áttétel ezt meghaladja, vagy növelje az áttételi arányt, vagy válasszon nagyobb forgórész tehetetlenségi nyomatékkal rendelkező motort. Az enkóderes visszacsatolású zárt hurkú hajtóműves léptetőmotorok nagyobb tehetetlenségi viszonyokat tolerálnak, mint a nyílt hurkú rendszerek, mivel a vezérlő képes észlelni és korrigálni az elveszett lépéseket.

Értékelje a visszalépést az alkalmazási követelményekkel szemben

A holtjáték a kimenő tengely szögjátéka, amikor a motor irányt vált – a kimenő tengely addig nem mozdul el, amíg a fogaskerék hálóhézagát fel nem veszik. Azokban az alkalmazásokban, ahol a rakomány mindig egy irányba mozog (adagoló szivattyúk, egyirányú szállítószalagok), a holtjátéknak nincs gyakorlati hatása. A kétirányú pozicionálási alkalmazásokban a holtjáték közvetlenül korlátozza az ismételhető pozicionálási pontosságot. A gazdaságos bolygókerekes sebességváltók körülbelül 50 ívpercnyi holtjátékot kínálnak; a precíziós planetáris minőségek ezt 15 ívpercre csökkentik; a nagy pontosságú minőségek 3 ívperc vagy kevesebbet érnek el. Adja meg azt a legszűkebb holtjáték-fokozatot, amelyre az alkalmazás valóban szüksége van – ne az elérhető legszorosabbat –, mivel a nagy pontosságú sebességváltók jelentős költségfelárral járnak.

Erősítse meg a sebességváltó mechanikai interfészét

Ellenőrizze, hogy a hajtómű kiválasztott kimenőtengely-átmérője, reteszhorony-specifikációja, legnagyobb megengedett radiális terhelése és legnagyobb megengedett axiális terhelése kompatibilis-e a tengelykapcsolóval vagy a hajtott alkatrészsel. A léptetőmotorok sebességváltói meghatározott megengedett radiális és axiális terhelési értékekkel rendelkeznek, amelyek túllépése felgyorsítja a csapágykopást és csökkenti a hajtómű élettartamát. Ha az alkalmazás jelentős túlnyúló (radiális) terhelést jelent – ​​például fogaskerekes fogaskerék vagy közvetlenül a kimenő tengelyre szerelt szíjtárcsa, további támogatás nélkül –, ügyeljen arra, hogy a sebességváltó csapágyazása megfeleljen a terhelésnek az üzemi fordulatszámon.
