Egyenáramú hajtóműves motorok: működésük, kulcstípusok, és hogyan válasszuk ki a megfelelőt a projekthez

Mi az egyenáramú hajtóműves motor és miért használják

Az egyenáramú hajtóműves motor egy önálló elektromechanikus szerelvény, amely egy egyenáramú villanymotort egy integrált mechanikus sebességváltóval kombinál, egyetlen egységet hozva létre, amely nagyobb nyomatékot képes leadni alacsonyabb kimenő tengely fordulatszámon, mint amennyit a motor önmagában tudna biztosítani. A váltó egyenáramú motorral való integrálásának alapvető célja a forgási sebesség és a nyomaték felcserélése a sebességváltó-csökkentés révén – a 3000-15000 ford./perc sebességgel forgó egyenáramú motor természetes állapotában gyors és viszonylag gyenge a forgási erő tekintetében, de miután ezt a forgást átengedi egy 50:1 vagy 1-es csökkentési arányú hajtóművön, a tengely-1 forgás/s1 teljesítmény mellett a 600-1 forgás/s1. Fordulatszám, miközben a nyomatékot ugyanazzal az aránnyal szorozzuk (mínusz a hatékonysági veszteségek). Ez a fordulatszám-nyomaték konverzió az a meghatározó jellemzője, amely az egyenáramú hajtóműves motorokat nélkülözhetetlenné teszi a mechanikai alkalmazások széles körében.

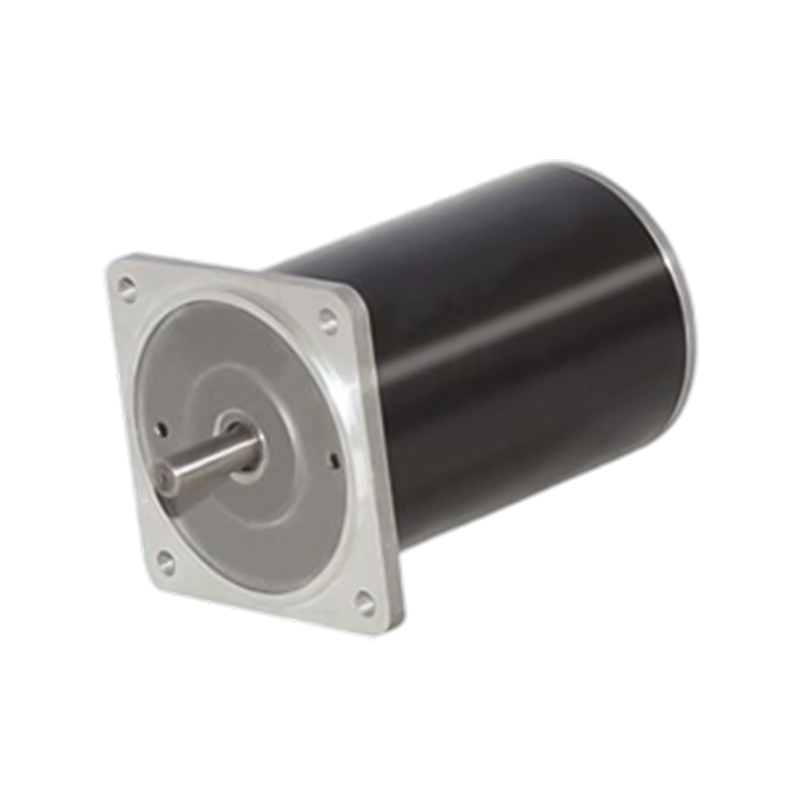

A hajtóműves motor egyenáramú motoreleme az egyenáramú áramforrásból származó elektromos energiát – amely lehet akkumulátor, szabályozott egyenáramú tápegység, napelemes rendszer vagy egyenirányított váltóáramú tápegység – forgási mechanikai energiává alakítja át a motor állórészmezeje és a forgórész tekercsei vagy állandó mágnesek közötti elektromágneses kölcsönhatás révén. Az egyenáramú motorok különösen jól illeszkednek a változó sebességet és egyszerű irányszabályozást igénylő alkalmazásokhoz, mivel mind a fordulatszám (feszültség vagy PWM jel beállításával), mind az irány (a tápfeszültség polaritás megfordításával) kezelhető az egyszerű elektronikával, így az egyenáramú hajtóműves motorok természetes választássá válnak akkumulátoros, beágyazott rendszerű és változó sebességű mechatronikai alkalmazásokhoz.

Az egyenáramú motorhoz csatlakoztatott sebességváltó-alkatrész az egyszerű fordulatszám-csökkentésen túl számos funkciót is ellát. Mechanikai előnyt is nyújt, amely lehetővé teszi, hogy egy kisebb, könnyebb és olcsóbb motor olyan munkát végezzen, amely egyébként sokkal nagyobb közvetlen meghajtású motort igényelne – ezzel egyidejűleg csökkenti a rendszer költségét, súlyát és méretét. Számos alkalmazásban a sebességváltó bizonyos fokú visszahajtási ellenállást is biztosít (különösen a csigahajtómű-konfigurációkban), ami azt jelenti, hogy a terhelés nem tudja könnyen visszahajtani a motort a hajtóművön, amikor az áram le van tiltva, ami értékes pozicionálási, emelési és tartási alkalmazásokban, ahol terheléstartásra van szükség folyamatos teljesítményfelvétel nélkül.

Hogyan működnek az egyenáramú hajtóműves motorok: a motor és a sebességváltó együtt működik

Az egyenáramú hajtóműves motoron belüli motor és sebességváltó alrendszerek kölcsönhatásainak megértése elengedhetetlen a teljesítményspecifikációk helyes értelmezéséhez és a rendszer viselkedésének előrejelzéséhez egy valós alkalmazásban. A két alrendszer mechanikusan egy közös tengelyen keresztül van összekapcsolva, de eltérő működési jellemzőkkel rendelkeznek, amelyeket együtt kell figyelembe venni.

Az egyenáramú motor nyomatékot és fordulatszámot generál a motorállandójának (Kv – vissza-EMF állandó, RPM/V-ban kifejezve) és a leállási nyomatékának (az a maximális nyomaték, amelyet a motor nulla fordulatszámon tud produkálni, amelyet elektromos ellenállása és tápfeszültsége korlátoz) megfelelően. E két szélsőség között az egyenáramú motor egy megközelítőleg lineáris nyomaték-sebesség görbe mentén működik – a terhelési nyomaték növekedésével a fordulatszám arányosan csökken, és a tápegységből felvett áram nő. Ez az összefüggés azt jelenti, hogy egy terhelés nélkül működő egyenáramú hajtóműves motor az elméleti üresjárati fordulatszámához közel pörög, míg a nagy terhelést hajtó hajtóműves motor leálláskor maximális áramot vesz fel, és nulla fordulatszámon maximális nyomatékot produkál. Ennek a nyomaték-sebesség összefüggésnek a megértése kritikus fontosságú az egyenáramú hajtóműves motorok helyes méretezése szempontjából – ha olyan motort választunk, amelynek névleges működési pontja a nyomaték-fordulatszám görbe középső tartományába esik, akkor hatékony működést és megfelelő hőtartalékot biztosít.

A sebességváltó a motor nagy sebességű, alacsony nyomatékú teljesítményét az alkalmazás által megkívánt alacsony fordulatszámú, nagy nyomatékú kimenetté alakítja. Az áttételcsökkentési arány (N) határozza meg a szorzást: a kimenő nyomaték egyenlő a motor nyomatékának szorzatával N-nel és a hajtómű mechanikai hatásfokával (η), míg a kimenő fordulatszám egyenlő a motor fordulatszámával osztva N-vel. Egy 100:1 arányú bolygókerekes hajtóművel rendelkező, 90%-os hatásfokú egyenáramú hajtóműves motor tehát 90-szerese a motor 100-es tengelyfordulatszámának kimenő nyomatékának. Ez a hatásfok – jellemzően 70–95% a sebességváltó típusától, a fokozatok számától és az üzemi feltételektől függően – azt jelenti, hogy a valós kimeneti nyomaték mindig valamivel alacsonyabb, mint az elméleti áttételi szorzás, és ez a hatékonysági veszteség a hajtóműben keletkező hőként jelenik meg.

Az egyenáramú hajtóműves motorokban használt egyenáramú motorok típusai

Az egyenáramú hajtóműves motorok több különböző egyenáramú motortechnológia köré épülnek, amelyek mindegyike eltérő teljesítményjellemzőkkel, vezérlési követelményekkel, várható élettartammal és költségprofillal rendelkezik. A megfelelő motortípus kiválasztása a hajtóműves motor szerelvényen belül ugyanolyan fontos, mint a hajtómű konfigurációjának kiválasztása.

Szálcsiszolt egyenáramú motorok

A szálcsiszolt egyenáramú motorok a leggyakoribb motortípusok az egyenáramú hajtóműves motorokban, különösen a költségérzékeny kis és közepes teljesítménytartományokban. Mechanikus kommutációs rendszert használnak - szénkefék, amelyek a forgó réz kommutátorgyűrűhöz nyomódnak - az áram irányának megváltoztatására a rotor tekercseiben, és fenntartják a folyamatos forgást. A szálcsiszolt egyenáramú hajtóműves motorok egyszerűen vezérelhetők (a fordulatszám arányos a feszültséggel; az irányt a polaritás határozza meg), gyártása olcsó, és nagy indítónyomatékra képesek. A kefés motorok korlátja a szénkefe és a kommutátorrendszer kopása – ez a mechanikus érintkező meghatározott élettartamot hoz létre, jellemzően 500-3000 óra tartományban, az üzemi körülményektől, az áramerősségtől és a motor kialakításától függően. A kefe kopása szénport termel, amely problémákat okozhat tiszta vagy élelmiszer-minőségű környezetben, a kefe íve pedig elektromágneses interferenciát okoz, amelyet kezelni kell az érzékeny elektronikus rendszerekben.

Kefe nélküli DC (BLDC) motorok

A kefe nélküli egyenáramú hajtóműves motorok a kefés motorok mechanikus kommutációját elektronikus kommutációra cserélik Hall-effektus érzékelőkkel vagy back-EMF érzékeléssel a forgórész helyzetének meghatározására és az áram kapcsolása a megfelelő állórész tekercsekre. A kefe-kommutátor érintkezésének kiküszöbölése eltávolítja a kefés motorok elsődleges kopási mechanizmusát, és az élettartamot 10 000–30 000 órára vagy többre növeli – ez egy átalakuló előny a hosszú üzemidőn keresztül nagy megbízhatóságot igénylő alkalmazásoknál. A BLDC hajtóműves motorok halkabban működnek, kevesebb hőt termelnek, és nagyobb hatásfokot érhetnek el, mint a hasonló kefés motorok. A kompromisszum a költségek és a vezérlés bonyolultsága – a BLDC motorokhoz elektronikus motorvezérlőre (ESC vagy BLDC meghajtó) van szükség, nem pedig egyszerű feszültségalkalmazásra, ami az alkatrészek költségét és a rendszer összetettségét is növeli. A hosszú élettartamot, a nagy igénybevételi ciklusú működést vagy a tiszta környezetben történő működést igénylő alkalmazásoknál a BLDC hajtóműves motorok felára általában jól indokolt.

Állandó mágneses egyenáramú motorok

Leginkább kicsi és közepes DC hajtóműves motorok használjon állandó mágneses (PM) motorkonstrukciót, ahol az állórész mezőt állandó mágnesek biztosítják, nem pedig tekercsek. A PM egyenáramú motorok kompaktak, részleges terhelésnél is hatékonyak, és lineáris nyomaték-sebesség kapcsolatuk van, ami leegyszerűsíti a rendszermodellezést. A felhasznált állandó mágnesek minősége és minősége jelentősen befolyásolja a motor teljesítményét – a ferritmágnesek olcsóbbak, de kisebb fluxussűrűséget produkálnak, míg a ritkaföldfém mágnesek (neodímium-vas-bór vagy NdFeB) lényegesen nagyobb fluxust termelnek kisebb térfogatban, ami lehetővé teszi a kompaktabb és nagyobb teljesítménysűrűségű hajtóműves motorok kialakítását. A prémium DC hajtóműves motorok az igényes alkalmazásokhoz általában NdFeB mágneseket használnak, míg az olcsó hajtóműves motorok ferritmágneseket.

Sebességváltó típusok egyenáramú hajtóműves motorokban: a megfelelő redukciós mechanizmus kiválasztása

Az egyenáramú motorral integrált sebességváltó meghatározza a hajtóműves motor fizikai jellemzőinek nagy részét – beleértve a kimeneti nyomatékkapacitást, a holtjátékot, a visszahajtási ellenállást, a zajszintet, a hatékonyságot és a fizikai alaktényezőt. A különböző típusú hajtóművek megfelelnek a különböző alkalmazási követelményeknek, és ezek kompromisszumainak megértése elengedhetetlen a hajtóműves motorok megalapozott kiválasztásához.

Planetáris sebességváltók

A bolygókerekes hajtóművek a prémium választás az egyenáramú hajtóműves motorokhoz, amelyek nagy nyomatékkapacitást igényelnek kompakt formában, alacsony holtjátékkal és nagy mechanikai hatásfokkal. A bolygóelrendezés – amely egy központi napkerékből, több bolygókerekes fogaskerékből áll, amelyek a napkerék körül keringenek, miközben egy külső gyűrűs fogaskerékkel összekapcsolódnak, valamint egy bolygótartóból, amely kimenetként szolgál – a terhelést egyidejűleg több fogaskerék-háló között osztja el. Ez a terhelésmegosztás lehetővé teszi, hogy a bolygókerekes hajtóművek sokkal nagyobb nyomatékot adjanak át, mint az azonos méretű homlokkerekes hajtóművek, miközben megtartják a bemeneti és kimeneti tengelyek kiváló koncentrikus beállítását. A bolygó egyenáramú hajtóműves motorokat széles körben használják a robotikában, a precíziós pozicionálásban, az automatizálási berendezésekben és minden olyan alkalmazásban, ahol a nagy nyomatéksűrűség és az alacsony holtjáték kritikus követelmény. A többfokozatú bolygókerekes hajtóművek 3:1-től 1000:1-ig terjedő csökkentési arányokat érnek el több bolygófokozat sorba rakásával, ahol minden fokozat hozzájárul a teljes csökkentéshez, és az általános hatékonyság az egyes fokozatok egyéni hatékonyságának szorzata.

Spur sebességváltók

A homlokkerekes sebességváltók párhuzamos tengelyű homlokkerekes fogaskerekeket használnak, fokozatos elrendezésben a sebességcsökkentés elérése érdekében. Ezek a legegyszerűbb és legköltséghatékonyabb sebességváltó-típusok, könnyen gyárthatók egyenletes tűréshatárig, és magas hatásfokkal (85-95% fokozatonként) képesek tiszta, jól kenhető körülmények között. A Spur egyenáramú hajtóműves motorok a standard választás a költségérzékeny alkalmazásokhoz, ahol nincs szükség a bolygószerkezetek nagyobb nyomatéksűrűségére és koncentrikus tengelyelrendezésére. Széles körben használják fogyasztási cikkekben, játékokban, háztartási gépekben és általános könnyűipari berendezésekben. A homlokkerekes hajtóművek korlátja, hogy minden rácsponton egyetlen fogérintkezőre nehezednek (ellentétben a bolygószerkezetekkel), ami korlátozza a nyomatékkapacitásukat egy adott fogaskerék-méret esetén, és az evolvens fog érintkezési mintázata miatt több zajt produkálnak, mint a bolygószerkezetek.

Csiga sebességváltók

A csigahajtóművek csigát (csavarhoz hasonlító spirális menetet) használnak, amely egy csigakerékkel (egy fogaskerékkel, amelynek fogai szögben állnak a csigaspirálhoz) illeszkedve, hogy egyetlen fokozatban magas csökkentési arányt érjenek el – jellemzően 5:1-től 100:1-ig vagy még többet egyetlen hálóban. A csigahajtómű egyedi geometriája nem gördülő, hanem csúszó érintkezést hoz létre a csiga és a kerék között, ami több hőt és alacsonyabb hatásfokot termel, mint a homlok- vagy bolygószerkezetek (tipikusan 50–90% a redukciós aránytól és a vezetési szögtől függően), ugyanakkor létrehozza azt a jellegzetes nem visszahajtható tulajdonságot, amely a terhelést nem igénylő csiga egyenhajtóműves motorokat felbecsülhetetlenné teszi. A szelepműködtetőben, szállítószalag kapuban vagy emelőszerkezetben használt csiga egyenáramú hajtóműves motor megtartja a pozícióját, amikor az áramellátás megszűnik, mert a csigakerék normál terhelési körülmények között nem tudja hátrafelé hajtani. Ez az önzáró jellemző számos alkalmazásban szükségtelenné teszi a külön fék használatát, leegyszerűsíti a rendszer tervezését és csökkenti a költségeket.

Helikális és kúp sebességváltók

A csavarkerekes fogaskerekes egyenáramú motorok ferde fogazatú fogaskerekeket használnak, amelyek fokozatosan kapcsolódnak a fogfelület mentén, egyenletesebb és csendesebb működést biztosítva, mint a homlokfogaskerekek, azonos sebességgel és terhelés mellett – szerény költségfelár mellett. A csavarmenetes sebességváltók jól illeszkednek olyan alkalmazásokhoz, ahol a zaj elsődleges szempont, például orvosi berendezések, irodai automatizálás és fogyasztói készülékek. A kúphajtóművek kúpos fogaskerekeket használnak a kimenő tengely irányának 90 fokkal történő megváltoztatására a motor tengelyéhez képest – hasznos, ha a kimenő mozgásnak merőlegesnek kell lennie a motor tengelyére a telepítési korlátok miatt. A kúp-spirál kombinációk irányváltást és zökkenőmentes működést egyaránt kínálnak, és gyakoriak a magasabb szintű ipari egyenáramú hajtóműves motorok konfigurációiban.

Az egyenáramú hajtóműves motorok főbb specifikációi: Mit jelentenek a számok?

Az egyenáramú hajtóműves motorok adatlapjai a műszaki paraméterek meghatározott készletét mutatják be, amelyek meghatározzák az eszköz teljesítményét. Ezek helyes értelmezése elengedhetetlen ahhoz, hogy a vásárlás előtt megbizonyosodjon arról, hogy a jelölt motor megfelel az alkalmazás követelményeinek.

Hogyan válasszuk ki a megfelelő egyenáramú hajtóműves motort az alkalmazáshoz

Az egyenáramú hajtóműves motor megfelelő kiválasztásához szisztematikus alkalmazási követelményeket kell végrehajtani, és össze kell hangolni azokat a rendelkezésre álló motorspecifikációkkal. Ennek a folyamatnak a siettetése vagy pusztán a fizikai méret alapján történő kiválasztás a mérnöki projektekben a DC hajtóműves motorok meghibásodásának leggyakoribb oka.

1. lépés – Határozza meg a szükséges kimeneti nyomatékot és sebességet

Kezdje a hajtóműves motor kimenő tengelyénél szükséges nyomaték és fordulatszám kiszámításával az adott alkalmazáshoz. Forgó terheléseknél a nyomatékot a szükséges erő és a kar távolságának (T = F × r) szorzatából számítják ki. Emelési alkalmazásoknál a forgatónyomaték egyenlő a teher súlyának és az orsó vagy a dob sugarának szorzatával, plusz az esetleges súrlódási és gyorsulási hozzájárulásokkal. Miután megvan a szükséges kimeneti nyomaték és fordulatszám, számítsa ki a szükséges áttételi arányt a rendelkezésre álló tápfeszültség és a megcélzott teljesítménytartomány egyenáramú hajtóműves motorjaiban elérhető tipikus motorfordulatszámok alapján. A motor kiválasztásakor adjon hozzá legalább 1,5–2-szeres biztonsági tényezőt a szükséges nyomatékhoz, hogy megfelelő tartalékot biztosítson az indítási tehetetlenséghez, a súrlódási ingadozásokhoz és a terhelésváltozásokhoz normál működés közben.

2. lépés – Határozza meg a tápfeszültséget és az energiaköltséget

Az egyenáramú hajtóműves motorok névleges feszültsége 3 V-tól (miniatűr akkumulátoros alkalmazásokhoz) 6 V-on, 12 V-on, 24 V-on és 48 V-on át a nagyobb ipari hajtóműves motorok magasabb feszültségeiig terjed. A rendszerben lévő tápfeszültség határozza meg, hogy melyik motor feszültségtartománya megfelelő. Akkumulátoros rendszereknél a 12 V-os DC hajtóműves motorok a leggyakoribb választás a 12 V-os akkumulátorok és tápegységek széles körű elérhetősége miatt; A 24 V-os DC hajtóműves motorok alapfelszereltségnek számítanak az ipari és automatizálási alkalmazásokban, ahol a magasabb feszültség csökkenti az áramerősséget az egyenértékű teljesítményhez, így kisebb vezetékhosszak és alacsonyabb I²R veszteségek érhetők el hosszabb kábelfutás esetén. Számítsa ki a teljesítményigényt (P = T × ω, ahol ω a szögsebesség rad/s-ban), és ellenőrizze, hogy a tápegység megfelelő magasságú üzemi feszültség mellett képes-e leadni a szükséges áramot.

3. lépés – Válassza ki a sebességváltó típusát az alkalmazási követelmények alapján

A sebességváltó típusát igazítsa az alkalmazás speciális igényeihez, ahelyett, hogy a legolcsóbbat választaná. Robotizáláshoz és precíziós pozicionáláshoz: bolygókerekes hajtóművek alacsony holtjátékkal. Költséghatékony általános mozgáshoz: homlokkerekes sebességváltók. Folyamatos teljesítmény nélküli tehertartáshoz: csigahajtóművek. Csendes működéshez érzékeny környezetben: spirális sebességváltók. A kimenő tengely merőleges tájolásához: kúphajtóművek. Tekintsük az alkalmazás munkaciklusát – a folyamatos működésű szállítószalagot meghajtó hajtóműves motornak termikus besorolásra van szüksége a tartós működéshez, míg a szakaszos működtetésre használt motor biztonságosan működhet nagyobb csúcsterhelésnél a műveletek közötti hűtési idő miatt.

4. lépés – Ellenőrizze a környezeti és fizikai követelményeket

A fizikai telepítési korlátokat, a környezeti feltételeket és az interfészekre vonatkozó követelményeket mind ellenőrizni kell az egyenáramú hajtóműves motor kiválasztásának véglegesítése előtt. Győződjön meg arról, hogy a kimenő tengely átmérője, hossza és reteszhorony méretei kompatibilisek a meghajtott alkatrészsel. Ellenőrizze a motor rögzítési felületének méreteit és a csavarok mintáját a mechanikai kialakításnak megfelelően. Ha a hajtóműves motor nedves, poros vagy vegyileg agresszív környezetben működik, ellenőrizze, hogy a motor és a sebességváltó IP-védelmi besorolása megfelelő-e – az IP54 megfelelő a fröccsenő víz ellen védett beltéri ipari használatra, míg az IP65 vagy IP67 követelmény a kültéri vagy mosási alkalmazásokhoz. Élelmiszer-feldolgozási vagy gyógyszerészeti alkalmazásokhoz a rozsdamentes acél ház és az élelmiszer-minőségű kenőanyaggal töltött sebességváltók szükséges megfelelőségi követelmények.

Az egyenáramú hajtóműves motorok általános alkalmazásai az iparágakban

Az egyenáramú hajtóműves motorok a termékek és rendszerek rendkívül széles skálájában jelennek meg, a miniatűr fogyasztói eszközöktől a nehézipari automatizálási berendezésekig. A használatuk helyének és módjának megértése hasznos kontextust biztosít az új alkalmazásokhoz legmegfelelőbb terméktípus és specifikáció meghatározásához.

• Robotika és automatizálás: DC hajtóműves motorok — particularly planetary gearbox variants — are the primary actuator for robot joints, linear actuators, gripper mechanisms, and mobile robot drivetrains. The combination of compact size, high torque density, precise speed controllability, and low backlash makes planetary DC gear motors the standard choice for articulated robot arms, delta robots, AGV drive wheels, and collaborative robot joints.
• Autóipari rendszerek: A modern járművek több tucat egyenáramú hajtóműves motort tartalmaznak, amelyek vezérlik az ülésállító mechanizmusokat, az ablakemelőket, a tükörállítást, a napfénytető-meghajtókat, a HVAC keverékű ajtóműködtetőket, a fojtószelepházat és az elektromos rögzítőfék-működtetőket. Ezek tipikusan kicsi, 12 V-os kefés vagy kefe nélküli DC hajtóműves motorok, amelyeket kompakt telepítésre és a jármű szervizintervallumán belüli hosszú élettartamra terveztek.
• Orvosi és laboratóriumi berendezések: Az intravénás infúziós szivattyúk, fecskendőmeghajtók, diagnosztikai berendezések forgótányérjai, laboratóriumi keverői és sebészeti szerszámmeghajtói precíziós, kefe nélküli egyenáramú hajtóműves motorokat használnak alacsony holtjátékú bolygókerekes hajtóművekkel, hogy pontos, megismételhető mozgásvezérlést biztosítsanak az orvosi alkalmazásokhoz szükséges hosszú élettartam mellett. A tisztatér-kompatibilitás és a biokompatibilis anyagok gyakran további követelményeket jelentenek ebben a szektorban.
• Ipari automatizálás: A szállítószalag-hajtások, a szelepmozgatók, az anyagmozgató rendszerek, a csomagológépek és az összeszerelő berendezések egyenáramú hajtóműves motorokat használnak, a precíziós adagoló mechanizmusokhoz használt kis 24 V-os egységektől a nehéz anyagok szállítására szolgáló nagyobb, nagy nyomatékú motorokig. A csiga egyenáramú hajtóműves motorok különösen elterjedtek a szelep- és kapuműködtető alkalmazásokban, ahol tápfeszültség nélküli terheléstartásra van szükség.
• Szórakoztató elektronikai cikkek és készülékek: Az elektromos fogkefék, kézi mixerek, elektromos szerszámok, automata függönytartók, intelligens otthoni működtetők és testápoló eszközök kis DC hajtóműves motorokat tartalmaznak – jellemzően kefés homlokkerekes hajtóműves motorok a 3V–12V tartományban –, ahol az alacsony költség, a kompakt méret és a termék tervezett élettartamához megfelelő élettartam az elsődleges kiválasztási kritérium.
• Napkövetés és megújuló energia: Az egytengelyes és kéttengelyes napelemes nyomkövető rendszerek csiga- vagy bolygókerekes egyenáramú hajtóműves motorokat használnak, hogy a paneleket a nap felé irányítsák a nap folyamán, maximalizálva az energiafelvételt. A csiga DC hajtóműves motorok tehertartó képessége itt különösen értékes, lehetővé téve, hogy a panelek szélterhelésben is megtartsák pozíciójukat anélkül, hogy a nyomkövető hajtásrendszerből folyamatosan áramot vennének igénybe.

Az egyenáramú hajtóműves motor fordulatszámának és irányának vezérlése

Az egyenáramú hajtóműves motorok egyik legjelentősebb gyakorlati előnye az AC motorrendszerekkel szemben a sebesség- és irányszabályozásuk egyszerűsége és rugalmassága. A vezérlési megközelítés eltér a kefés és a kefe nélküli egyenáramú hajtóműves motorok között, és az alkalmazásnak megfelelő vezérlési mód kiválasztása fontos része a rendszer általános kialakításának.

PWM sebességszabályozás szálcsiszolt egyenáramú hajtóműves motorokhoz

Az impulzusszélesség-moduláció (PWM) a szabványos és leghatékonyabb módszer a szálcsiszolt egyenáramú hajtóműves motorok fordulatszámának szabályozására. Ahelyett, hogy közvetlenül csökkentené a motor feszültségét (ami hőként pazarolja az energiát a soros ellenállásban), a PWM gyors impulzusokban teljes tápfeszültséget kapcsol a motorra, változtatva a munkaciklust (a feszültség rákapcsolási idejének arányát) az átlagos teljesítményleadás szabályozására. 50%-os munkaciklus mellett a motor az átlagos feszültség felét kapja, és körülbelül fele sebességgel működik; 100%-os munkaciklus mellett teljes sebességgel működik. A modern motorvezérlő IC-k (mint például az L298N, DRV8833, TB6612FNG és még sokan mások) olyan H-híd áramköröket valósítanak meg, amelyek PWM sebességszabályozást és irányszabályozást (előre/hátra) is biztosítanak egy mikrokontrollertől érkező egyszerű logikai jeleken keresztül, így a zárt hurkú egyenáramú hajtóműves motor fordulatszám-szabályozása minimális külső hardverrel is elérhető.

BLDC motorvezérlők kefe nélküli egyenáramú hajtóműves motorokhoz

A kefe nélküli egyenáramú hajtóműves motorokhoz dedikált elektronikus fordulatszám-szabályozóra (ESC) vagy BLDC-motor-meghajtóra van szükség, amely a Hall-effektus érzékelőktől származó forgórész helyzetének visszajelzése vagy a hátsó EMF-érzékelés alapján kezeli a kommutációs sorrendet. Ezek a vezérlők kezelik a kefe nélküli motorok folyamatos forgásának fenntartásához szükséges összetett háromfázisú kapcsolást, egyszerű fordulatszám-referencia bemenetet (analóg feszültség, PWM jel vagy digitális kommunikáció) jelenítenek meg a felhasználó számára, miközben belsőleg kezelik a mögöttes kommutációt. Sok modern BLDC motorvezérlő mező-orientált vezérlési (FOC) algoritmusokat is tartalmaz, amelyek optimalizálják a motor hatékonyságát, a nyomatékválaszt és az alacsony fordulatszámú teljesítményt – különösen értékes a robotika és a precíziós szervoalkalmazások számára, ahol sima, nagy sávszélességű nyomatékszabályozásra van szükség.

Egyenáramú hajtóműves motorok karbantartása és hibaelhárítása

Az egyenáramú hajtóműves motorok viszonylag kevés karbantartást igénylő eszközök, de a megfelelő gondozás és a szisztematikus hibaelhárítás jelentősen meghosszabbítja az élettartamot, és megakadályozza az elkerülhető meghibásodásokat a kritikus alkalmazásokban.

• Kefe és kommutátor ellenőrzése (kefés motorok): A nagy igénybevételi ciklusú alkalmazásokban használt kefés egyenáramú hajtóműves motoroknál rendszeresen ellenőrizze a szénkefe hosszát és a kommutátor felületének állapotát. Az eredeti hosszuk egyharmadánál kevesebbre elkopott keféket ki kell cserélni, mielőtt a rögzítő hardverhez kopnának, ami a kommutátor felületét koptatná, és költségesebb kommutátor újraburkolatot vagy cserét igényelne. Az egészséges kommutátornak simának és egyenletesen sötétnek kell lennie; barázdált, lyukas vagy fényes foltos kommutátorok figyelmet igénylő rendellenes kopásra utalnak.
• Sebességváltó kenés: A legtöbb egyenáramú hajtóműves motort gyárilag feltöltött hajtóműzsírral szállítják, amely normál üzemi körülmények között az egység élettartamára van besorolva. A magas hőmérsékletű környezetben, nagy igénybevételi ciklusú alkalmazásokban vagy a megadott szervizintervallumon túl használt hajtóműves motorok esetében a sebességváltó megfelelő hajtóműzsírral (lítium komplex vagy szintetikus hajtóműkenőanyag) történő újrakenése fenntartja a hajtómű és a csapágy élettartamát. Kerülje a túlzsírozást, mivel a túlzott kenőanyag kavargási veszteséget és megemelkedett üzemi hőmérsékletet okoz.
• Rendellenes zaj diagnózis: Az egyenáramú hajtóműves motor, amely működés közben csiszolódást, kattanást vagy szabálytalan zajt kezd kiadni, általában a fogaskerék fogsérülését (köszörülés vagy szabálytalan kattanás szinkronizálva a kimenő tengely forgásával), vagy a csapágy károsodását (nagyfrekvenciás nyüszítés vagy dübörgés), vagy laza belső alkatrészeket jelez. A zajt okozó forrás – a motor vagy a sebességváltó – azonosítása azáltal, hogy azokat ideiglenesen leválasztja, inkább a célzott javítást segíti elő, mint a teljes egységcserét.
• Hőkezelés: DC hajtóműves motorok running hot to the touch (above 60–70°C case temperature for most standard units) are operating beyond their thermal design point — either due to excessive load, insufficient duty cycle cooling time, high ambient temperature, or blocked ventilation. Consistently elevated operating temperature is the leading cause of insulation degradation in motor windings and accelerated lubricant breakdown in gearboxes. Address thermal issues by reducing load, improving ventilation, adding a heat sink to the motor housing, or selecting a higher-rated motor for the application.
• Sebesség és nyomaték teljesítményének ellenőrzése: Ha egy egyenáramú hajtóműves motor a vártnál kisebb sebességet vagy nyomatékot produkál, ellenőrizze a tápfeszültséget terhelés alatt (az alulméretezett tápegység feszültségcsökkenése a motor látszólagos alulteljesítményének gyakori oka), ellenőrizze a mechanikai kötést a hajtott mechanizmusban, mérje meg a motor áramfelvételét, és hasonlítsa össze a névleges értékekkel, és ellenőrizze a hajtómű kimenő tengelyét, hogy nincs-e eligazodása vagy túlzott oldalirányú terhelése, ami csökkenti a $ tényleges oldalsó terhelést.
