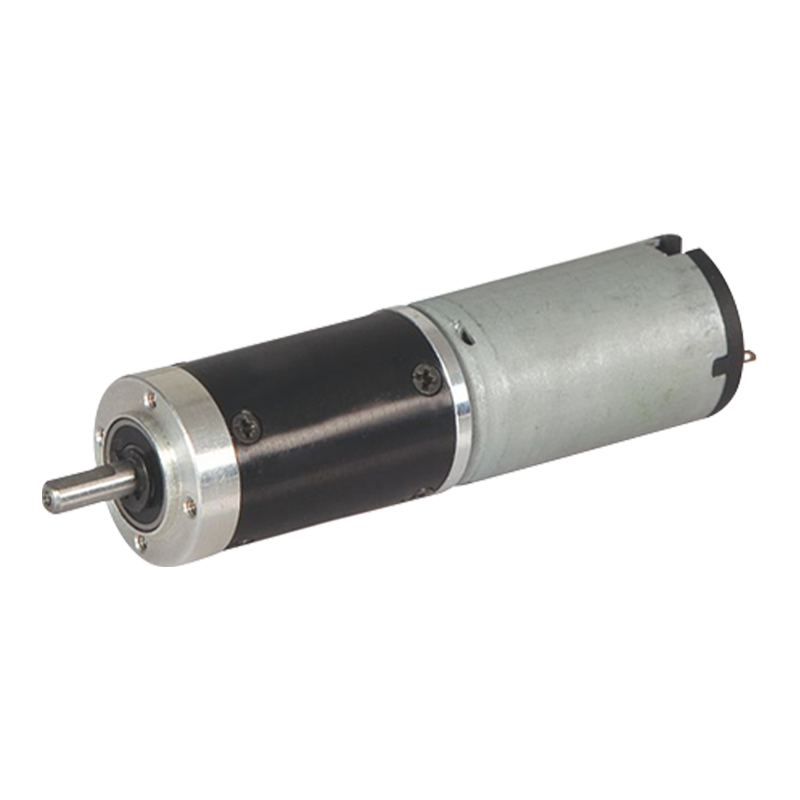

22JN10K/22ZY38 22mm 0,1-1N.m állandó mágneses egyenáramú szálcsiszolt bolygókerekes hajtóműves motor

22JN10K/22ZY38 22mm 0,1-1N.m állandó mágneses egyenáramú szálcsiszolt bolygókerekes hajtóműves motor

A 22JN10K/22ZY38 állandó mágneses egyenáramú bolygókerekes motor belső fogaskereke fém anyagból készült, külső átmérője 22mm. Kettős 12V és 24V feszültséget támogat, 3000-6000 ford./perc üresjárati fordulatszámmal rendelkezik, és különféle forgatókönyvekhez alkalmas.
Ez a termék egyesíti az egyenáramú kefés motorok egyszerű hajtási jellemzőit a bolygókerekes hajtóművek nagy nyomatékerősítő képességével. Alapvető teljesítményjellemzői közé tartozik a nagy indítási nyomaték, az alacsony költség, az egyszerű vezérlés és az erős karbantartási rugalmasság.

  • 22JN10K/22ZY38 22mm 0,1-1N.m állandó mágneses egyenáramú szálcsiszolt bolygókerekes hajtóműves motor

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

22 mm-es külső átmérőjű bolygóműves sebességváltó,

Megengedett terhelési tartomány: 0,1N.m~1.0

PM DC bolygókerekes hajtóműves motor (a gyűrűs fogaskerék anyaga: fémpor)

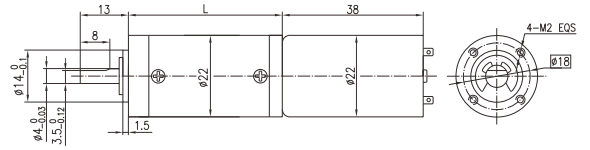

Méretek

A sebességváltó kimenő tengelyének átmérője Φ6, a tengely hossza 20.

Motor műszaki adatok

Írja be

Értékelt

feszültség

VDC

Terhelés nélkül

Sebesség

r/perc

Terhelés nélkül

Aktuális

mA

Értékelt

Sebesség

r/perc

Értékelt

Nyomaték

mN.m

Kimenet

hatalom

W

Értékelt

jelenlegi

mA

Stall

Nyomaték

mN.m

Stall

jelenlegi

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Hajtómű motor műszaki adatok

A 22ZY38B-1230 (22ZY38B-1230 DC motor) konfigurálása

Csökkentési arány

4

4.75

16

19

22

64

76

90

107

256

304

Fogaskerekes szerelvények száma

1

1

2

2

2

3

3

3

3

4

4

Hossz(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Üresjárati sebesség      r/perc

750

632

188

158

136

47

39

33

28

12

10

Névleges sebesség          r/perc

550

463

138

116

100

34

29

24

21

8.6

7.2

Névleges nyomaték          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. megengedett terhelés rövid időn belül

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

A 22ZY38B-1260 (22ZY38B-1260 DC motor) konfigurálása

Csökkentési arány

4

4.75

16

19

22

64

76

90

107

256

304

Fogaskerekes szerelvények száma

1

1

2

2

2

3

3

3

3

4

4

Hossz(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Üresjárati sebesség      r/perc

1500

1263

375

316

273

94

79

67

56

23

20

Névleges sebesség         r/perc

1250

1035

313

263

227

78

66

56

47

20

16

Névleges nyomaték         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. megengedett terhelés rövid időn belül

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

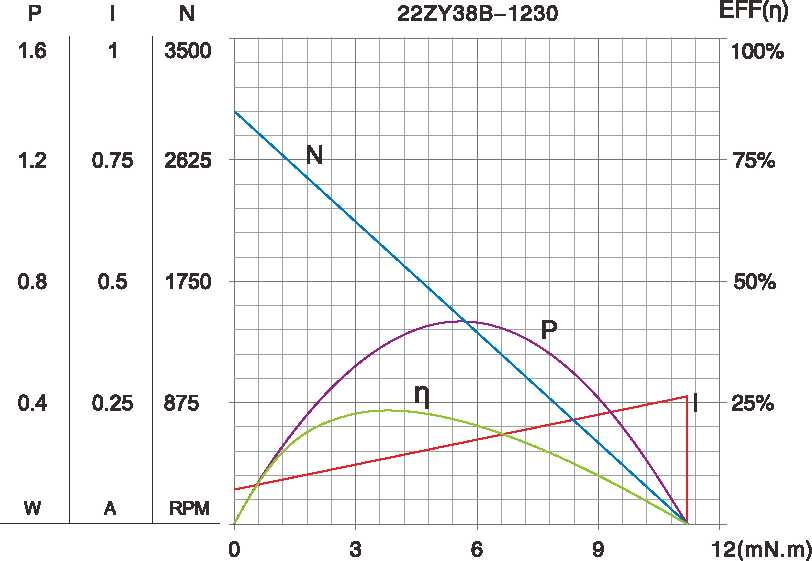

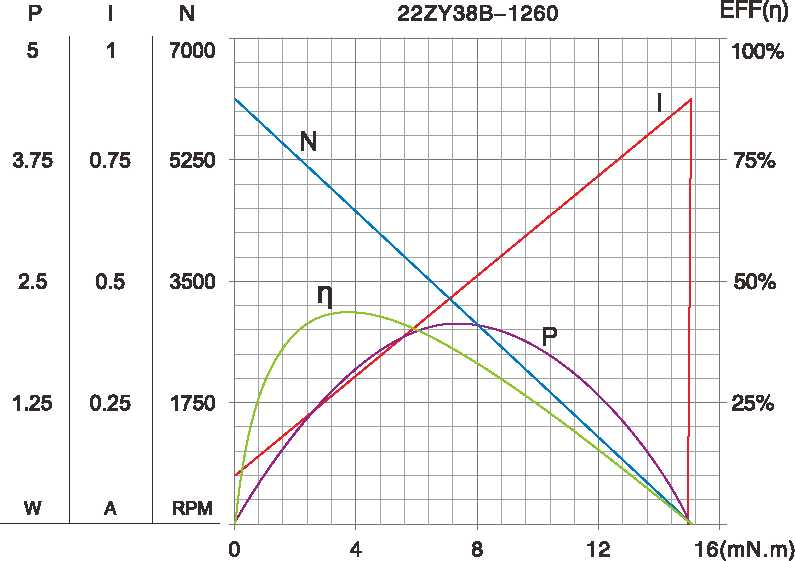

Motor jellemző ábra

A-1

A műszaki paraméterek előzetes értesítés nélkül változhatnak.*
