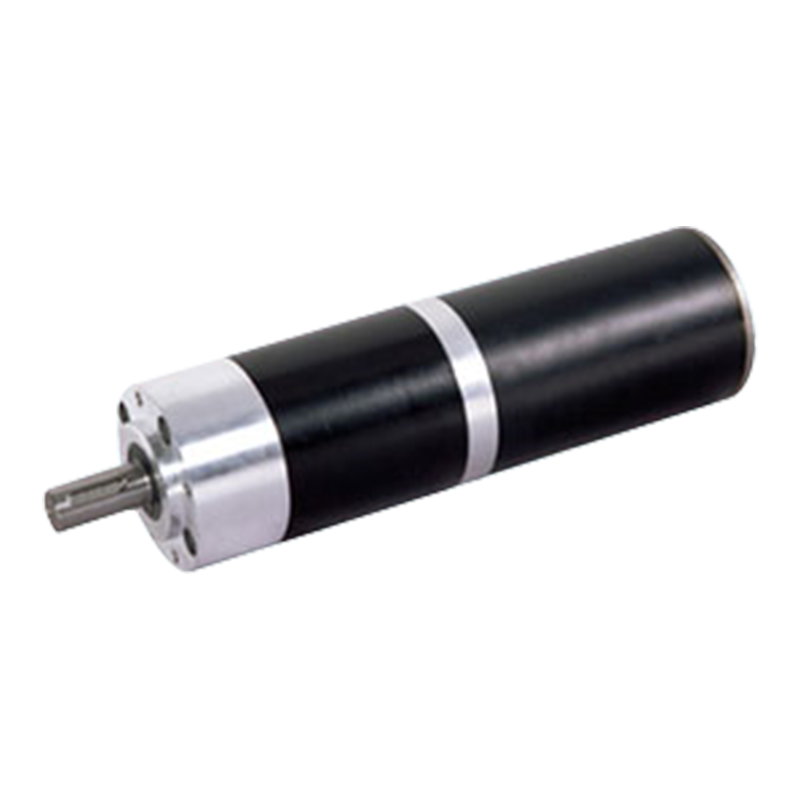

82JX1200K/80ZY125 82mm 120N.m állandó mágneses egyenáramú szálcsiszolt bolygókerekes hajtóműves motor

82JX1200K/80ZY125 82mm 120N.m állandó mágneses egyenáramú szálcsiszolt bolygókerekes hajtóműves motor

Az állandó mágneses egyenáramú bolygókerekes hajtóműves motor 12V/24V kettős feszültséggel kompatibilis, hogy alkalmazkodjon a különböző energiafogyasztási forgatókönyvekhez. A 2000-3500 ford./perc üresjárati fordulatszám és a 6-71 áttétel pontosan be tudja állítani a kimeneti nyomatékot (akár 120 N.m-ig) és a sebességet, hogy megfeleljen a teljesítményigényeknek a precíziós műszerektől a nagy teherbírású berendezésekig. A 274-440 kg·cm² motor tehetetlensége és a 4,4 Nm-es csúcsnyomaték kombinációja biztosítja a hirtelen terhelések ütésállóságát, miközben alacsony tehetetlenséggel gyorsan reagál (indítás és leállítás <3 ms). A 22-30mA statikus áram terhelés nélküli energiafogyasztása kiemeli az elektromágneses rendszer nagy hatékonyságát.

A redukciós rendszer többfogú, fém bolygókerekes hajtóműszerkezetet alkalmaz, és alacsony zajszintű működést valósít meg a tehermegosztáson keresztül, biztosítva a sebességváltó tartósságát olyan zord körülmények között is, mint a por és a páratartalom. A kompakt fémváz (hosszúság 24 mm) és a 120 Nm-es nyomatéksűrűség kombinációja lehetővé teszi, hogy egyensúlyba hozza a nagy teljesítmény és a rendszerintegráció egymásnak ellentmondó követelményeit olyan helyszűke forgatókönyvekben, mint az automatizált gyártósorok és az orvosi berendezések.

Az átfogó paraméterrendszer az ipari szintű megbízhatóság és a dinamikus vezérlési pontosság kettős szabványára mutat. Különösen alkalmas olyan szervohajtási forgatókönyvekhez, amelyek gyors indítást és leállítást, nagy nyomatéksűrűséget és környezeti toleranciát igényelnek, mint például a robotcsuklókban lévő magerőegységek, precíziós lemezjátszók és egyéb területek.

  • 82JX1200K/80ZY125 82mm 120N.m állandó mágneses egyenáramú szálcsiszolt bolygókerekes hajtóműves motor

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

82 mm külső átmérőjű bolygóműves hajtómű,

Megengedett terhelési tartomány: 120N.m

PM DC bolygókerekes hajtóműves motor (a gyűrűs fogaskerék anyaga: fém)

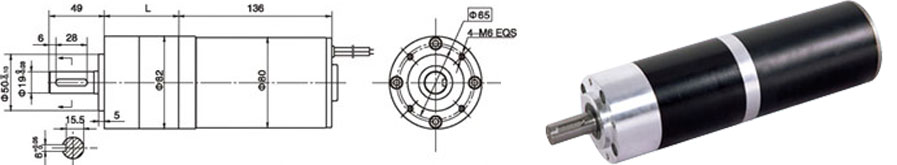

Méretek

Motor műszaki adatok

Írja be

Névleges feszültség VDC

Üresjárati fordulatszám r/min

Üresjárati áram mA

Névleges fordulatszám r/min

Névleges nyomaték N.m

Kimeneti teljesítmény W

Névleges áram mA

Leállási nyomaték mN.m

Stall Current A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Hajtómű motor műszaki adatok

Konfiguráció 80ZY125-2420 DC motor (80ZY125-2420 DC motor)

Csökkentési arány

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Fogaskerekes szerelvények száma

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Hossz(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Üresjárati fordulatszám r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Névleges fordulatszám r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Névleges nyomaték N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Max. megengedett terhelés rövid időn belül N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfiguráció 80ZY125-2435 DC motor (80ZY125-2435 DC motor)

Csökkentési arány

4

7

14

19

25

32

50

64

71

90

116

152

195

Fogaskerekes szerelvények száma

1

1

2

2

2

2

3

3

3

3

3

3

3

Hossz(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Üresjárati fordulatszám r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Névleges fordulatszám r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Névleges nyomaték N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Max. megengedett terhelés rövid időn belül N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

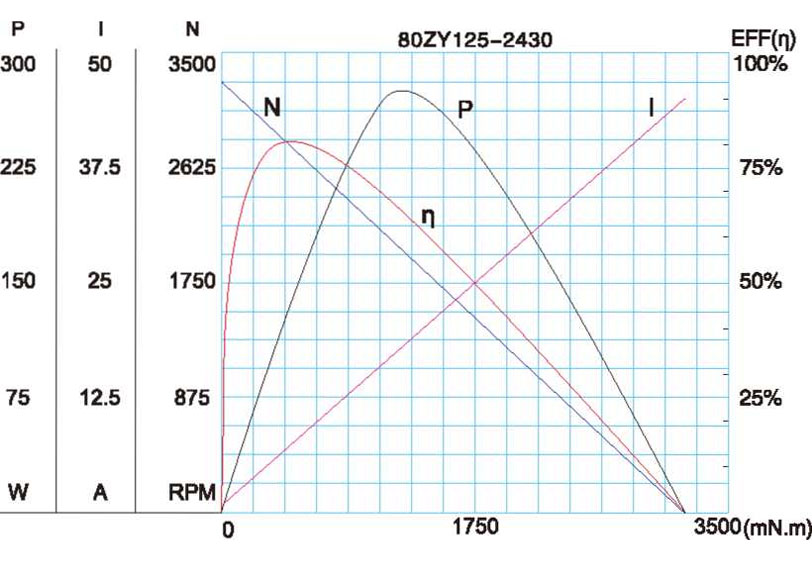

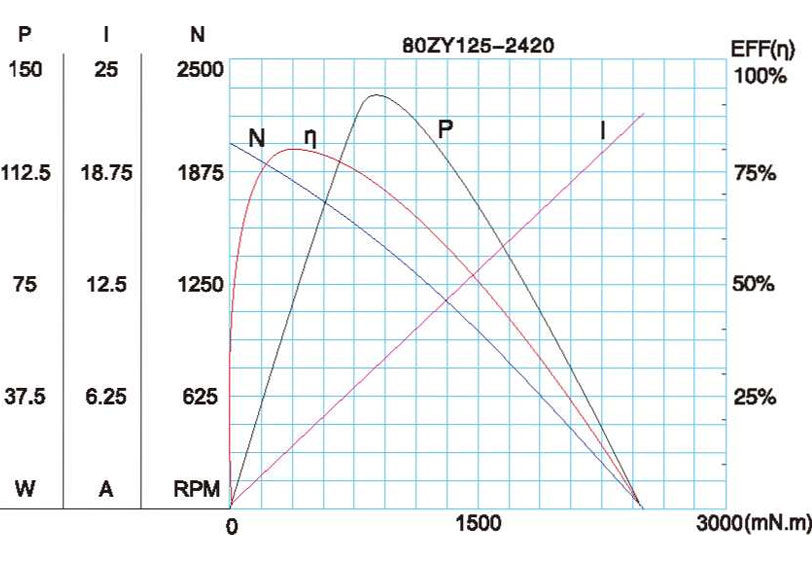

Motor jellemző ábra

A-34

A műszaki paraméterek előzetes értesítés nélkül változhatnak.*
