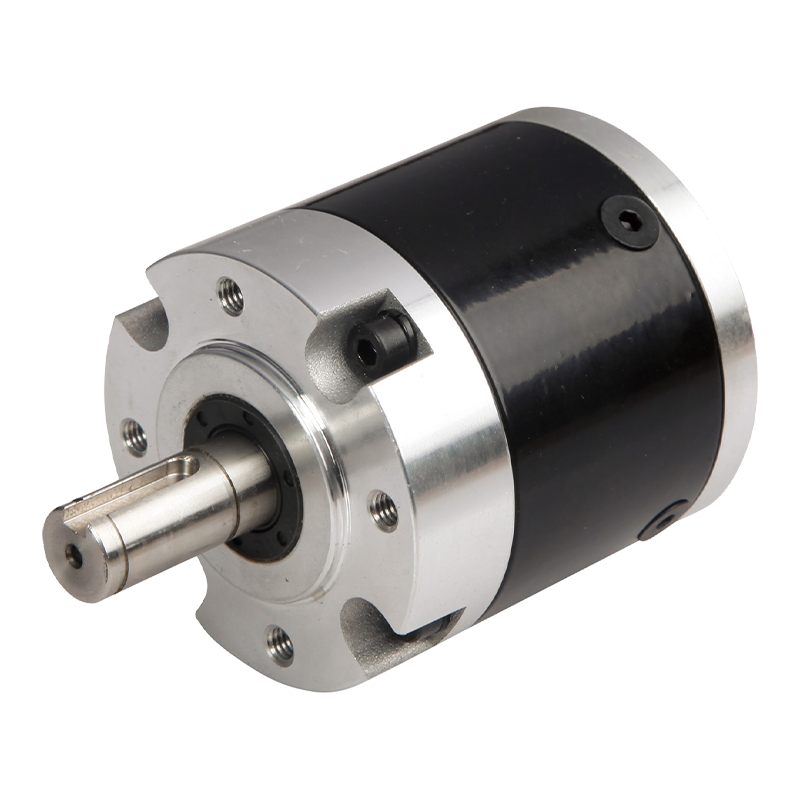

56JXL300K 56mm 300N alacsony zajszintű bolygóműves sebességváltó

56JXL300K 56mm 300N alacsony zajszintű bolygóműves sebességváltó

Az 56JXL300K alacsony zajszintű bolygóműves sebességváltó egy nagy teljesítményű termék, amelyet kifejezetten nagy pontosságú és alacsony zajszintű alkalmazásokhoz terveztek. Ez a sebességváltó 56 mm-es csavarfogú, alacsony zajszintű bolygókerekes fogaskerekes szerkezettel rendelkezik, amely 3Nm és 30Nm közötti nyomatéktartományt tesz lehetővé, így alkalmas különféle ipari automatizálási berendezésekhez és precíziós gépekhez. A ház anyaga fém és műanyag spirális fogakból áll, biztosítva a robusztusságot és a tartósságot. A kimenő tengely csapágytípusa gördülőcsapágyak, a megengedett legnagyobb sugárterhelés 200 N és a megengedett legnagyobb axiális terhelés 100 N. A tengely sugárirányú játéka kisebb, mint 0,04 mm, az axiális játék pedig kisebb, mint 0,3 mm, terhelés nélküli holtjáték mellett 1,5°. A maximális tengelypréselési erő 300 N, garantálva a stabil működést nagy terhelési körülmények között. Az áttételi paraméterek között szerepel az első, második, harmadik és negyedik fokozat, amelyek különböző átviteli hatásfokoknak és névleges tűrési nyomatékoknak felelnek meg, és megfelelnek a különféle alkalmazási forgatókönyvek követelményeinek. Az üzemi hőmérséklet-tartomány -10°C és 80°C között van, 20% és 85% közötti relatív páratartalom mellett, az ajánlott bemeneti sebesség pedig nem haladja meg a 4000 ford./perc értéket.

  • 56JXL300K 56mm 300N alacsony zajszintű bolygóműves sebességváltó

+86 0579-86817938-836

[email protected]

56 mm-es bolygóműves sebességváltó 56JXL300K

56 mm-es spirális fogak, alacsony zajszintű bolygóműves sebességváltó,

Megengedett terhelési tartomány: 3N.m〜30N.m

Alacsony zajszintű bolygóműves sebességváltó

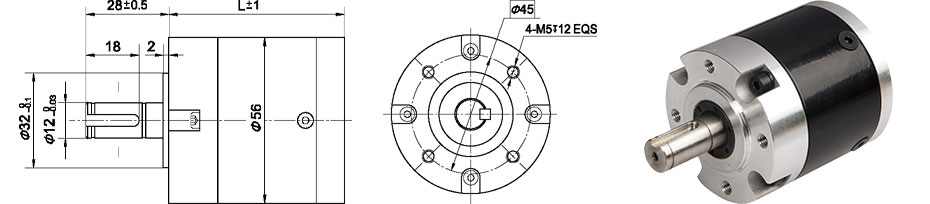

Méretek

Paraméter

Áttételi arány paraméter

Áttételi arány

L méret

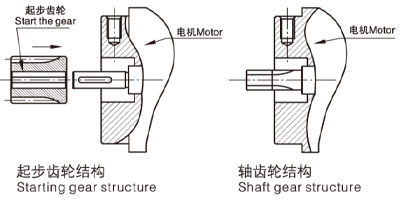

Tengelyfogak, indítószerkezet

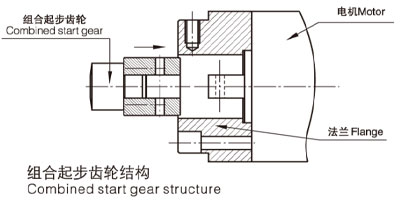

Kombinált kiindulási szerkezet

1. szakasz

4,2 ~9

47

64

2. szakasz

15 ~ 38

59

72

3. szakasz

54-163

78

91

4. szakasz

196-691

90

103

Paraméter

Paraméter

1. szakasz

2. szakasz

3. szakasz

4. szakasz

Az átvitel hatékonysága

0.9

0.81

0.73

0.66

Névleges tűrésnyomaték

3N.m

12N.m

20 N.m

30 N.m

Max pillanatnyi tűrésnyomaték

A névleges nyomaték háromszorosa

Üzemi hőmérséklet

-10 ℃ ~ 80 ℃

Működési környezeti páratartalom

20%~85%RH

Javasolt bemeneti sebesség

≤4000 ford./perc

Bemeneti és kimeneti irány

Ugyanabban az irányban

Műszaki adatok

Ház anyaga

Meta "Műanyag spirális

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

≤200N

Max. tengely axiális terhelése

≤100N

A tengely sugárirányú játéka (közel a karimához)

≤0,04 mm

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

≤1,5°

Tengelypréselési erő, max

≤300 N

Motor illesztési séma

Modul

Fogak száma

1. szakasz

2. szakasz

3. szakasz

4. szakasz

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
