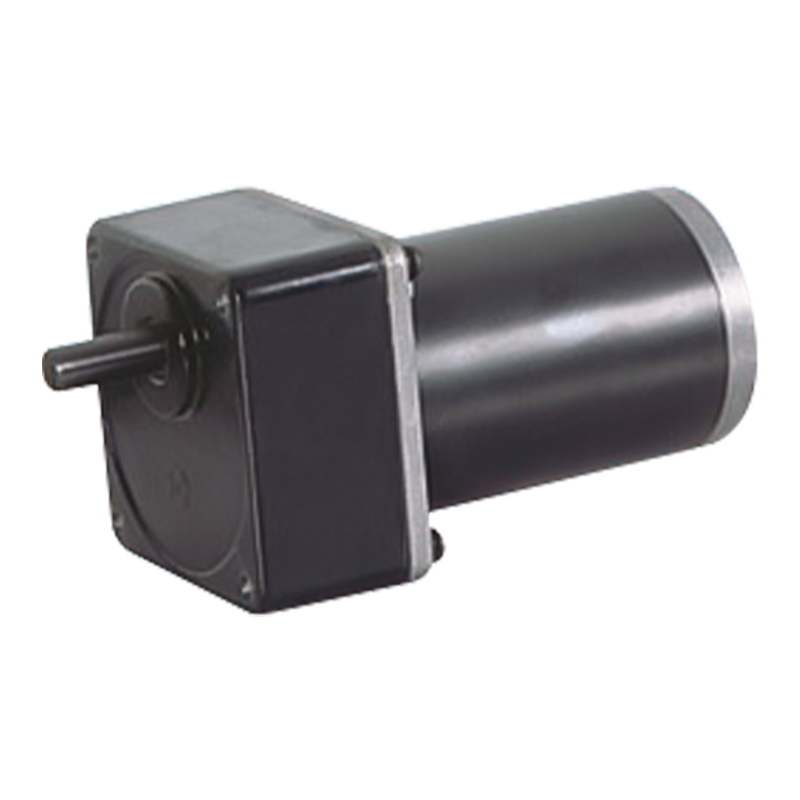

104JB300K/80ZY125 12v/24v 104mm 30N.m állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

104JB300K/80ZY125 12v/24v 104mm 30N.m állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

A 104JB300K/80ZY125 egy 104 mm-es külső átmérőjű integrált fogaskerekes reduktor, amely 30 N.m terhelést tesz lehetővé, és alkalmas 12V/24V kettős feszültségű környezetekhez.
Megfelelő helyzetérzékelővel és vezérlőrendszerrel kombinálva a szálcsiszolt párhuzamos hajtóműves motor pontosabb helyzetszabályozást tesz lehetővé. Az automatizált gyártósor pozicionáló linkjében a mechanikus alkatrészek pontosan pozícionálhatók a megadott pozícióba, javítva az automatizáltság fokát és a gyártás pontosságát. A párhuzamos tengelyű hajtómű kompakt felépítése és kis axiális mérete korlátozott helyű forgatókönyvekhez (például kis robotokhoz, háztartási gépekhez stb.) alkalmas. A párhuzamos sebességváltó sima, alacsony zajszintű, stabilabb teljesítményt biztosít, így a berendezés stabilabb és megbízhatóbb, alkalmas a magas működési stabilitási követelményekkel rendelkező berendezésekhez.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Megengedett terhelési tartomány: 30N.m

PM DC Spur hajtóműves motor

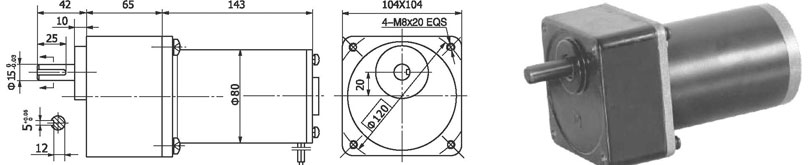

Méretek

104 mm-es integrált sebességváltó, 30,0 Nm névleges nyomatékkal, ötvözött szerkezeti acél fogaskerekek, mindegyik golyóscsapággyal.

Motor műszaki adatok

TÍPUS

Névleges feszültség VDC

Üresjárati fordulatszám r/min

Üresjárati áram A

Névleges fordulatszám r/min

Névleges nyomaték N.m

Kimeneti teljesítmény W

Névleges áram A

Leállási nyomaték N.m

Stall Current A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Hajtómű motor műszaki adatok

Konfiguráció 80ZY125-2420 DC motor

Csökkentési arány

3

5

7.5

10

12.5

20

25

30

50

75

Fogaskerekes szerelvények száma

2

2

2

3

3

3

3

3

4

4

Hossz(L) mm

65

65

65

65

65

65

65

65

65

65

Terhelés nélküli sebesség r/perc

667

400

267

160

160

100

80

67

40

27

Névleges sebesség r/perc

567

340

227

136

136

85

68

57

34

23

Névleges nyomaték N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Max. megengedett terhelés rövid időn belül N.m

10

10

10

30

30

30

30

30

60

60

Forgásirány

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguráció 80ZY125-2435 DC motor

Csökkentési arány

3

5

7.5

10

12.5

20

25

30

50

75

Fogaskerekes szerelvények száma

2

2

2

3

3

3

3

3

4

4

Hossz(L) mm

65

65

65

65

65

65

65

65

65

65

Terhelés nélküli sebesség r/perc

1167

700

467

350

280

175

140

117

70

47

Névleges sebesség r/perc

1000

600

400

300

240

150

120

100

60

40

Névleges nyomaték N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Max. megengedett terhelés rövid időn belül N.m

10

10

10

30

30

30

30

30

60

60

Forgásirány

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

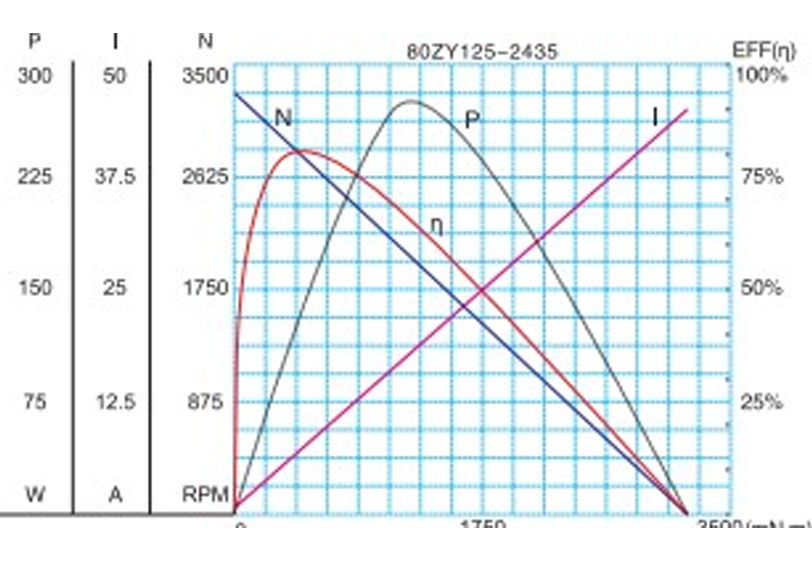

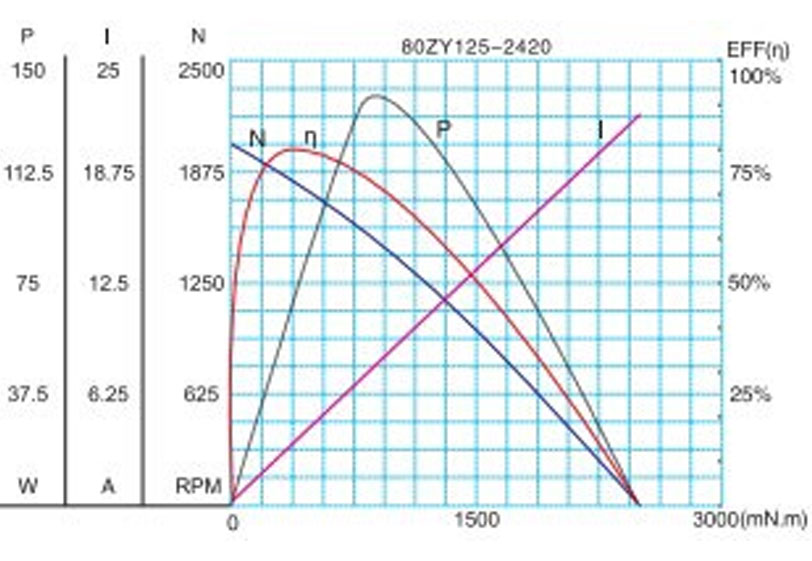

Motor jellemző ábra

F-15

A műszaki paraméterek előzetes értesítés nélkül változhatnak.*
