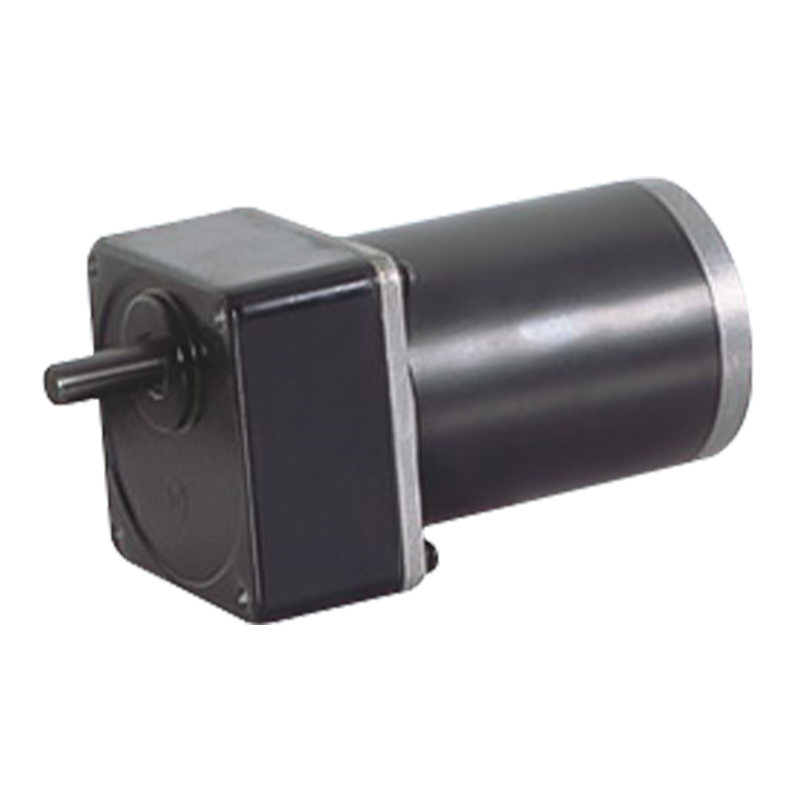

90JB200K/80ZY115 2000-3000 ford./perc 20N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

90JB200K/80ZY115 2000-3000 ford./perc 20N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

A 90JB200K/80ZY115 állandó mágneses egyenáramú hajtóműves motor egy 90 mm külső átmérőjű erőegységcsoport, amely 20 N.m nyomatékterhelést és 2000-3000 RPM üresjárati fordulatszámot tesz lehetővé.
A párhuzamos fogaskerék-mechanizmus növelheti a kimenő nyomatékot az áttétel ésszerű kialakítása révén, kielégíti a különböző terhelések igényeit, alkalmas nagy nyomatékot igénylő berendezésekhez, például robotokhoz, elektromos járművekhez stb. A párhuzamos fogaskerekes átvitel hatékonysága magasabb, ami hatékonyan tudja átadni a motor teljesítményét és csökkenteni az energiaveszteséget, és alkalmasabb bizonyos alkalmakra, amelyek nagy energiahatékonyságot igényelnek.

  • 90JB200K/80ZY115 2000-3000 ford./perc 20N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Megengedett terhelési tartomány: 20N.m

PM DC Spur hajtóműves motor

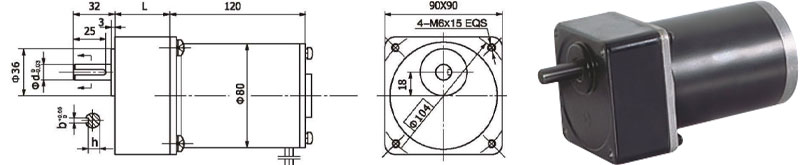

Méretek

(1) Normál konfiguráció: átmérő d=15, kulcshorony b=5, h=12
(2) Nem kötelező: átmérő = 12, kulcshorony b = 4, h = 9,5 $ $

Motor műszaki adatok

TÍPUS

Névleges feszültség VDC

Üresjárati fordulatszám r/min

Üresjárati áram A

Névleges fordulatszám r/min

Névleges nyomaték N.m

Kimeneti teljesítmény W

Névleges áram A

Leállási nyomaték N.m

Stall Current A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Hajtómű motor műszaki adatok

Konfiguráció 80ZY115-2420 DC motor (80ZY115-2420 DC motor)

Csökkentési arány

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Fogaskerekes szerelvények száma

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Hossz(L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Terhelés nélküli sebesség r/perc

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Névleges sebesség r/perc

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Névleges nyomaték N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Max. megengedett terhelés rövid időn belül N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Forgásirány

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Konfiguráció 80ZY115-2430 DC motor (80ZY115-2430 DC motor)

Csökkentési arány

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Fogaskerekes szerelvények száma

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Hossz(L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Terhelés nélküli sebesség r/perc

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Névleges sebesség r/perc

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Névleges nyomaték N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Max. megengedett terhelés rövid időn belül N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Forgásirány

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

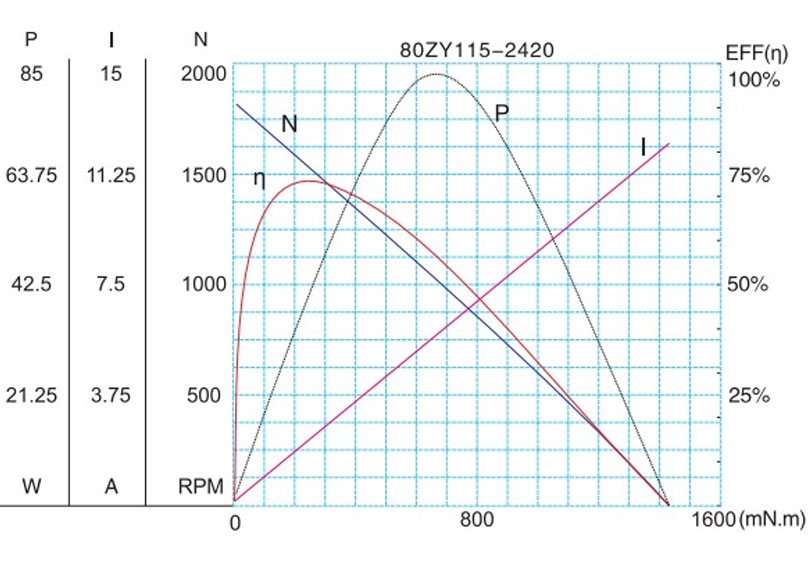

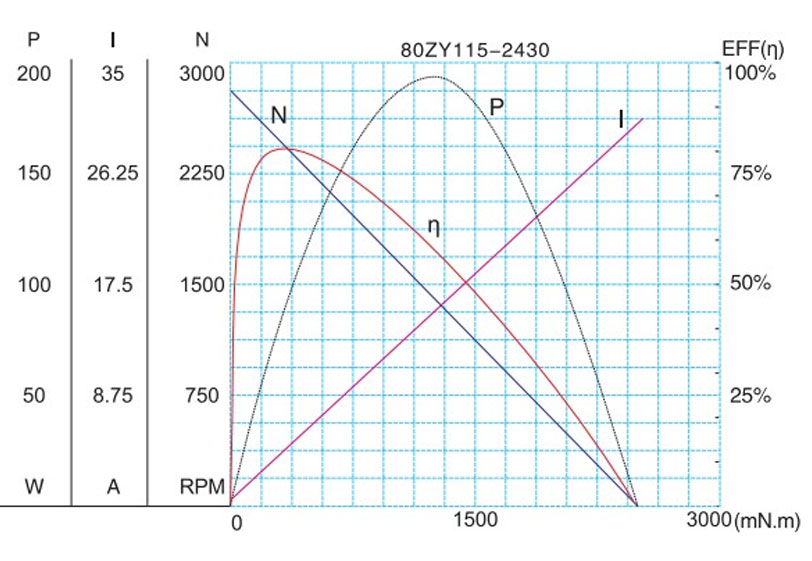

Motor jellemző ábra

F-14

A műszaki paraméterek előzetes értesítés nélkül változhatnak.*
