Otthon / Termék / Szálcsiszolt DC hajtóműves motor / Szálcsiszolt DC Spur hajtóműves motor / 80JB100K/80ZY100 2000-3000 ford./perc 10N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

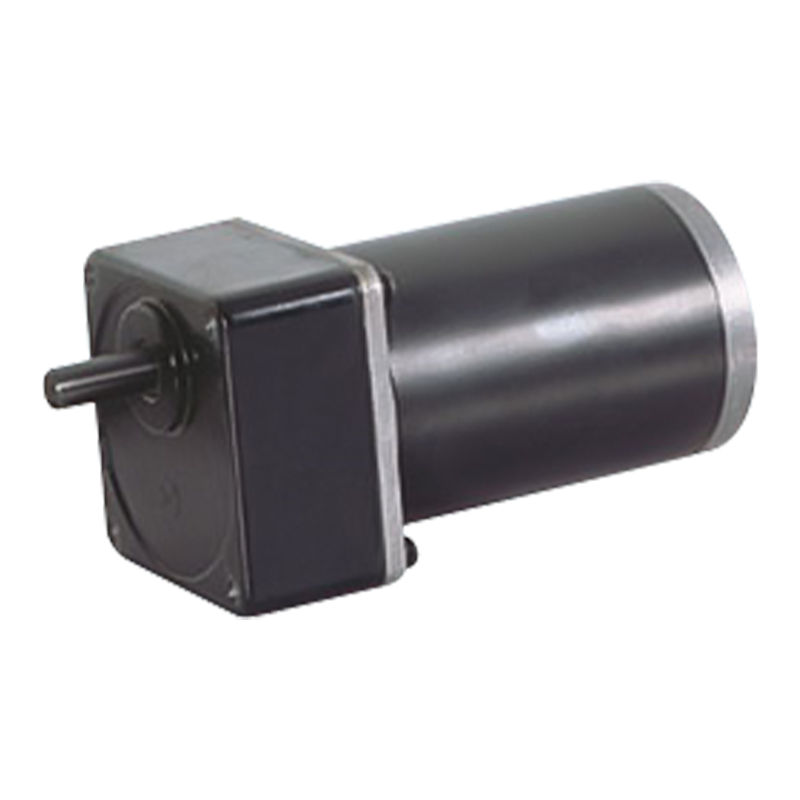

80JB100K/80ZY100 2000-3000 ford./perc 10N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

80JB100K/80ZY100 2000-3000 ford./perc 10N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

A 80JB100K/80ZY100 állandó mágneses DC hajtóműves motor 10 Nm terhelést, 2000-3000 ford./perc üresjárati fordulatszámot és 80 mm külső átmérőt tesz lehetővé.
A tényleges alkalmazási követelményeknek megfelelően a szálcsiszolt párhuzamos hajtóműves motor könnyen bővíthető és fejleszthető. Például a sebességváltó fokozatainak számának növelésével vagy az áttétel megváltoztatásával tovább növelhető a kimenő nyomaték, vagy beállítható a fordulatszám-tartomány a különböző munkakövetelményekhez. Ugyanakkor a motor funkciója is javítható kiegészítő eszközök, például jeladók és fékek hozzáadásával.

  • 80JB100K/80ZY100 2000-3000 ford./perc 10N.m Állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Megengedett terhelési tartomány: 10N.m

PM DC Spur hajtóműves motor

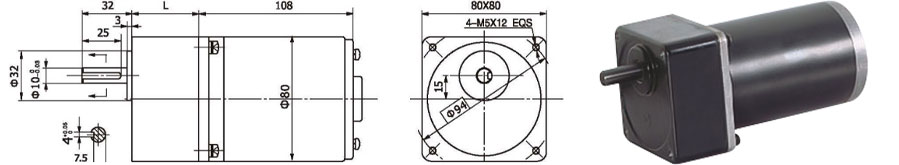

Méretek

80 mm-es integrált sebességváltó, 10,0 Nm névleges nyomatékkal, ötvözött szerkezeti acél fogaskerekek, mindegyik golyóscsapággyal.

Motor műszaki adatok

TÍPUS

Névleges feszültség VDC

Üresjárati fordulatszám r/min

Üresjárati áram A

Névleges fordulatszám r/min

Névleges nyomaték N.m

Kimeneti teljesítmény W

Névleges áram A

Leállási nyomaték N.m

Stall Current A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Hajtómű motor műszaki adatok

Konfiguráció 80ZY100-2420 DC motor

Csökkentési arány

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Fogaskerekes szerelvények száma

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Hossz(L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Terhelés nélküli sebesség r/perc

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Névleges sebesség r/perc

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Névleges nyomaték N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Max. megengedett terhelés rövid időn belül N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Forgásirány

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguráció 80ZY100-2430 DC motor

Csökkentési arány

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Fogaskerekes szerelvények száma

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Hossz(L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Terhelés nélküli sebesség r/perc

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Névleges sebesség r/perc

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Névleges nyomaték N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Max. megengedett terhelés rövid időn belül N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Forgásirány

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

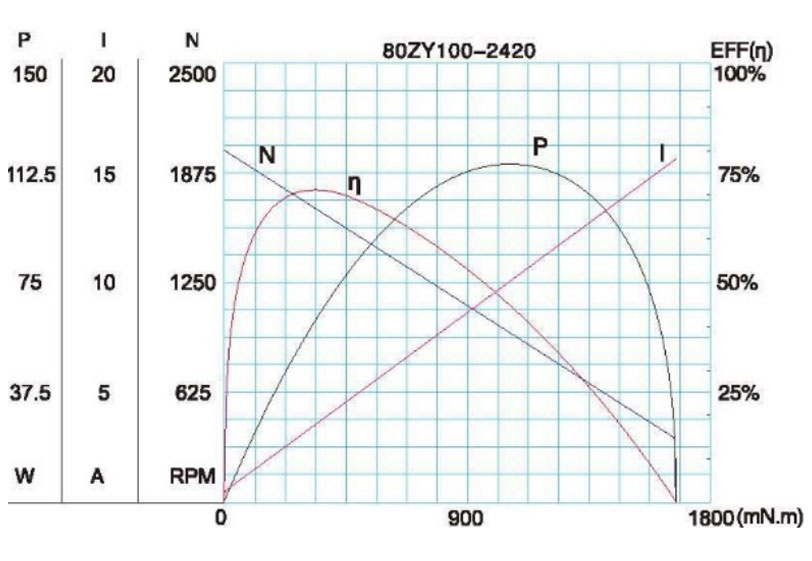

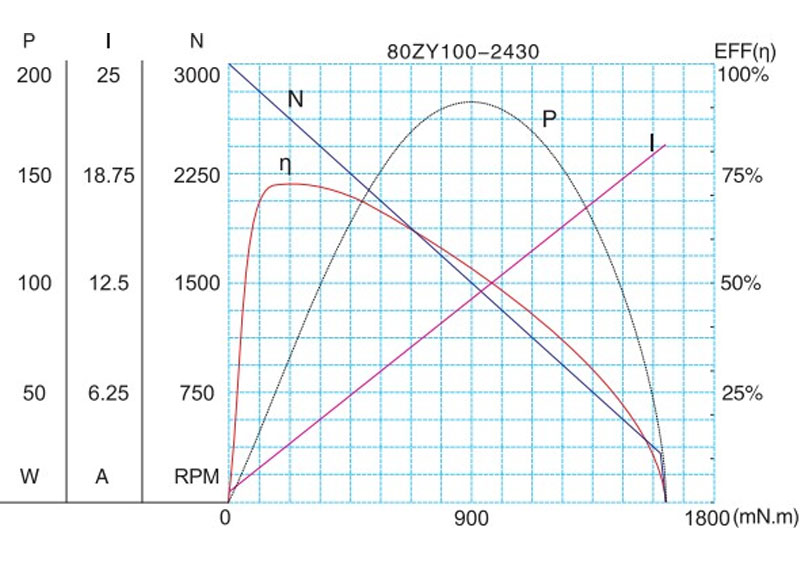

Motor jellemző ábra

F-12

A műszaki paraméterek előzetes értesítés nélkül változhatnak.*
