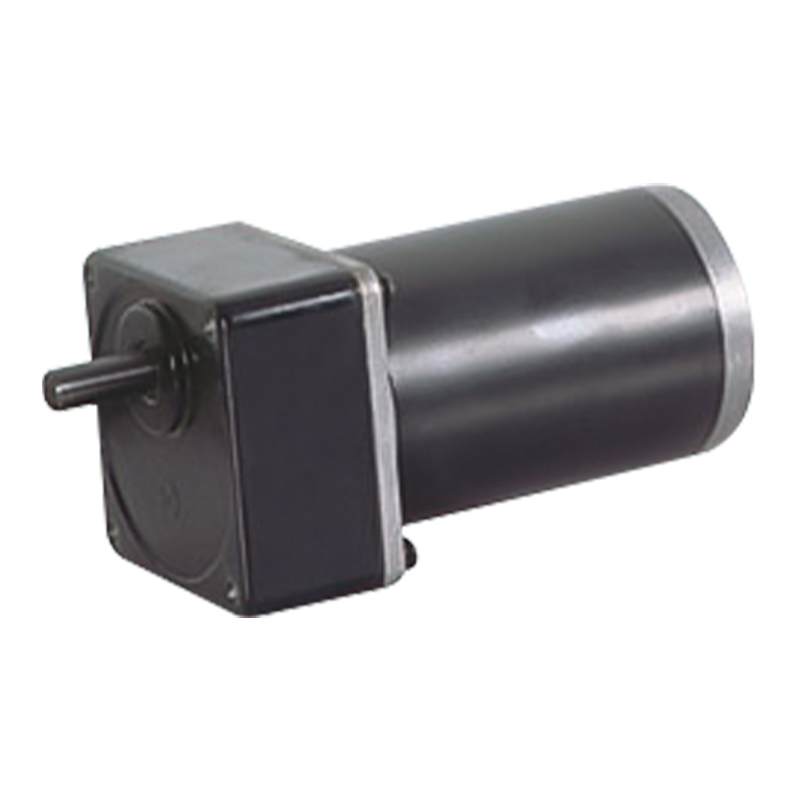

80JB100K/80ZY115 PWM 10N.m állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

80JB100K/80ZY115 PWM 10N.m állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

A 80JB100K/80ZY115 egy nagy teljesítményű, 80 mm-es bolygókerekes hajtómű, amelyet a precíz nyomatékszabályozást igénylő alkalmazások széles körére terveztek. A 10 Nm-es megengedett terhelés mellett a sebességváltó átviteli hatékonyságot és tartósságot kínál.
A fordulatszám közvetlenül szabályozható a bemeneti feszültség beállításával, a fordulatszám szabályozása egyszerű (például PWM feszültségszabályozás), bonyolult szabályozási algoritmusok nélkül, és alkalmas az alacsony költségű sebességszabályozási követelményekre. Megfelelő helyzetérzékelővel és vezérlőrendszerrel kombinálva a szálcsiszolt párhuzamos hajtóműves motor pontosabb helyzetszabályozást tesz lehetővé. Az automatizált gyártósor pozicionáló linkjében a mechanikus alkatrészek pontosan a megadott pozícióba pozícionálhatók, javítva az automatizálás fokát és a gyártás pontosságát.

  • 80JB100K/80ZY115 PWM 10N.m állandó mágneses DC szálcsiszolt homlokkerekes hajtóműves motor

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Megengedett terhelési karima: 10N.m

PM DC Spur hajtóműves motor

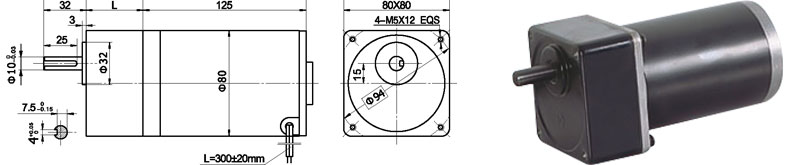

Méretek

80 mm-es integrált sebességváltó, 10,0 Nm névleges nyomatékkal, ötvözött szerkezeti acél fogaskerekek, mindegyik golyóscsapággyal.

Motor műszaki adatok

TÍPUS

Névleges feszültség VDC

Üresjárati fordulatszám r/min

Üresjárati áram A

Névleges fordulatszám r/min

Névleges nyomaték N.m

Kimeneti teljesítmény W

Névleges áram A

Leállási nyomaték N.m

Stall Current A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Hajtómű motor műszaki adatok

Konfiguráció 80ZY115-2420 DC motor (80ZY115-2420 DC motor)

Csökkentési arány

3

5

7.5

10

12.5

15

25

30

50

Fogaskerekes szerelvények száma

2

2

2

2

2

2

3

3

3

Hossz(L) mm

32

32

32

32

32

32

43

43

43

Terhelés nélküli sebesség r/perc

667

400

267

200

160

133

80

67

40

Névleges sebesség r/perc

567

340

227

170

136

113

68

57

34

Névleges nyomaték N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. megengedett terhelés rövid időn belül N.m

15

15

15

15

15

15

30

30

30

Forgásirány

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Konfiguráció 80ZY115-2430 DC motor (80ZY115-2430 DC motor)

Csökkentési arány

3

5

7.5

10

12.5

15

25

30

50

Fogaskerekes szerelvények száma

2

2

2

2

2

2

3

3

3

Hossz(L) mm

32

32

32

32

32

32

43

43

43

Terhelés nélküli sebesség r/perc

1000

600

400

300

240

200

120

100

60

Névleges sebesség r/perc

800

520

347

260

208

173

104

87

52

Névleges nyomaték N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. megengedett terhelés rövid időn belül N.m

15

15

15

15

15

15

30

30

30

Forgásirány

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

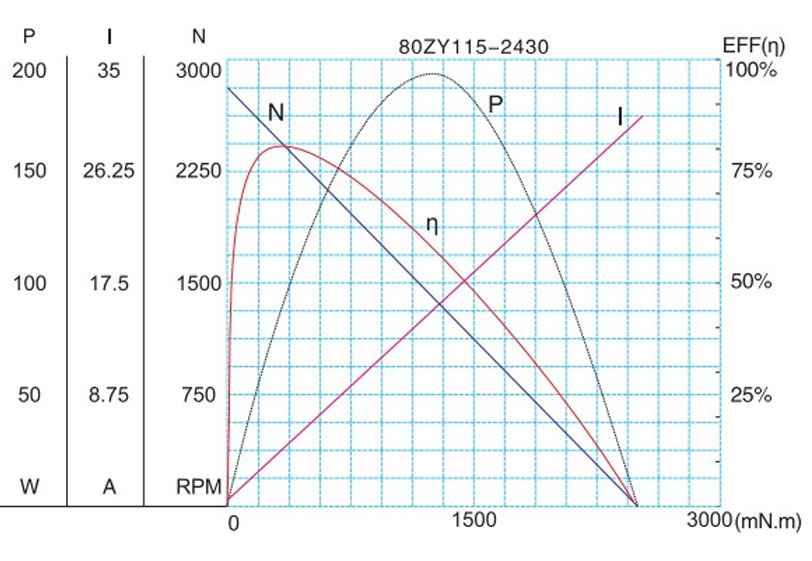

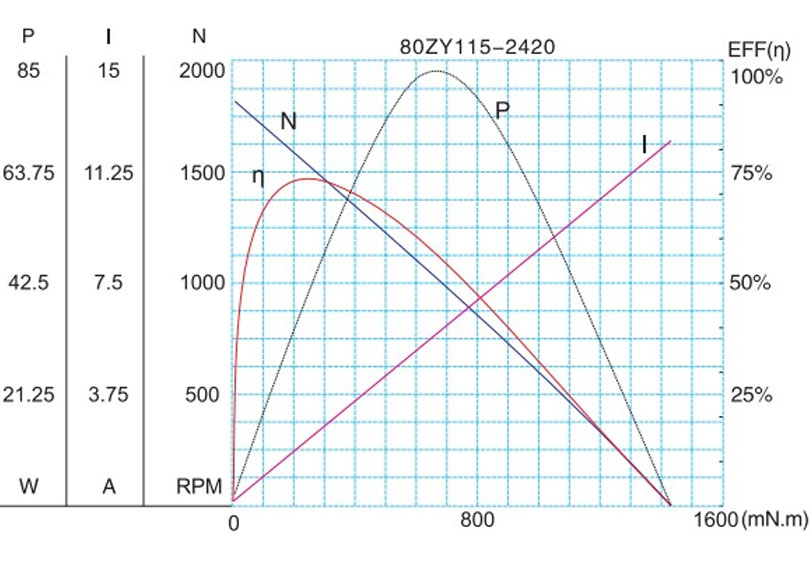

Motor jellemző ábra

F-13

A műszaki paraméterek előzetes értesítés nélkül változhatnak.*
