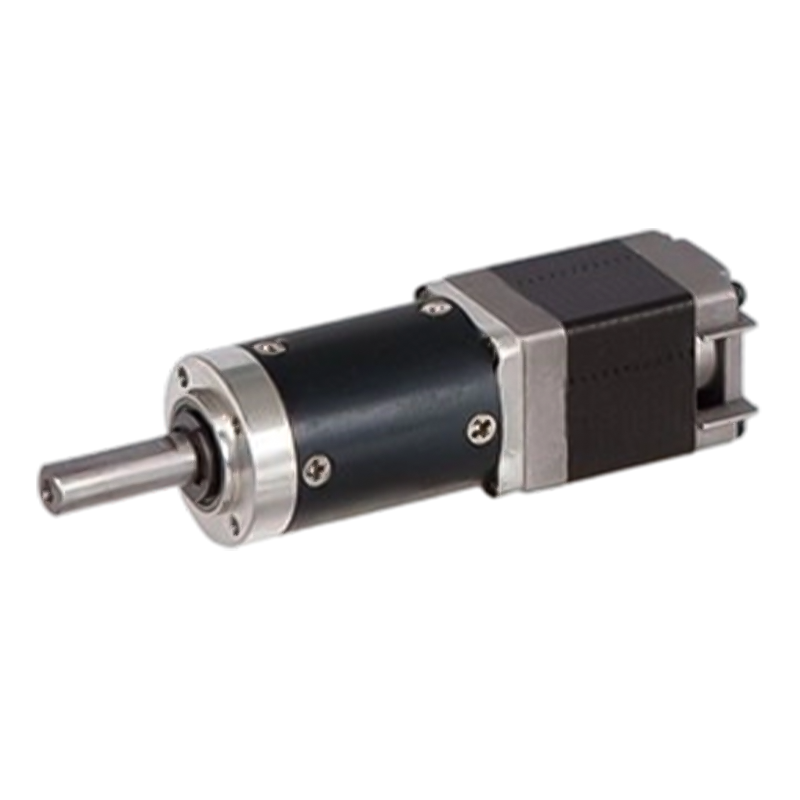

22JXS20K/20STH 0,6N.m~2.0N.m bolygókerekes léptetőmotor

22JXS20K/20STH 0,6N.m~2.0N.m bolygókerekes léptetőmotor

A 22JXS20K/20STH termék egy szabványos szűkítő, amelynek külső átmérője 22 mm, és a megengedett nyomatéktartomány 0,6N.m~2.0N.m.
Számos bolygókerék egyenletesen van elosztva a napkerék körül, hogy megosszák a terhelést, és ellenálljanak a nagy nyomatéknak. A bolygókerekes hajtómű átviteli áttételének ésszerű megtervezésével a léptetőmotor kimenő nyomatéka többszörösére, tízszeresére erősíthető, hogy megfeleljen a vezetési követelményeknek különböző terhelési feltételek mellett. A lassítási arány beállításával a léptetőmotor stabilan működhet alacsonyabb fordulatszámon, elkerülheti a nagy sebességű kilépési problémákat, és kiterjesztheti a rendszer sebességtartományát.

  • 22JXS20K/20STH 0,6N.m~2.0N.m bolygókerekes léptetőmotor

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

22 mm-es szabványos sebességváltó,

Megengedett terhelési tartomány: 0,6N.m~2.0N.m

Bolygókerekes léptetőmotor (gyűrűs fogaskerék anyaga: fém)

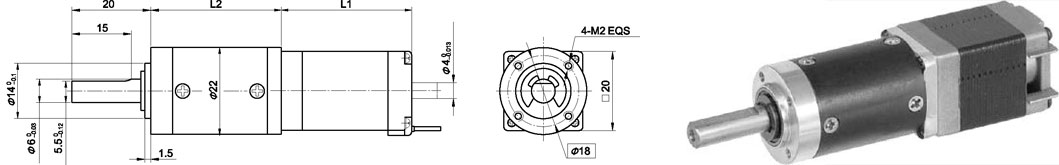

Méretek

Bolygós

Gyűrű anyaga

Fém

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

≤20N

Max. tengely axiális terhelése

≤10N

A tengely sugárirányú játéka (közel a karimához)

≤0,08 mm

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

≤1,5°

Műszaki adatok

A 20STH hibrid léptetőmotor műszaki adatai

Modell sz.

Névleges feszültség

Áram/Fázis

Ellenállás/Fázis

Induktivitás/fázis

Torgue-t tartva

Leadek száma

Rotor tehetetlensége

Súly

Hossz L1

Max. Áttételi arány

Egytengelyes

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

22JXS20K bolygóműves sebességváltó műszaki adatai

Csökkentési arány

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Fogaskerekes szerelvények száma

1

2

3

4

Hossz (L2) mm

24.4

33

41.5

49.8

Max. névleges nyomaték kg.cm

6

10

16

20

Rövid ideig megengedett nyomaték kg.cm

18

30

48

60

Hatékonyság %

90%

81%

73%

66%

Súly g

35

45

55

65

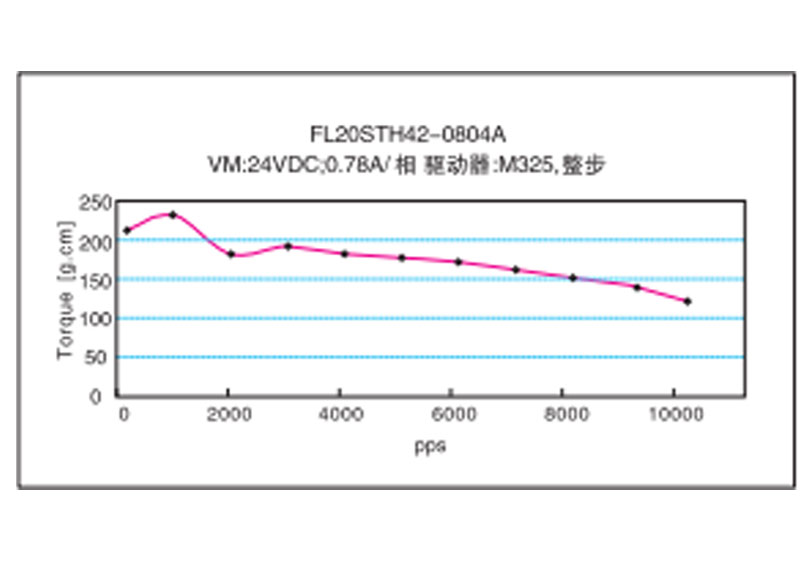

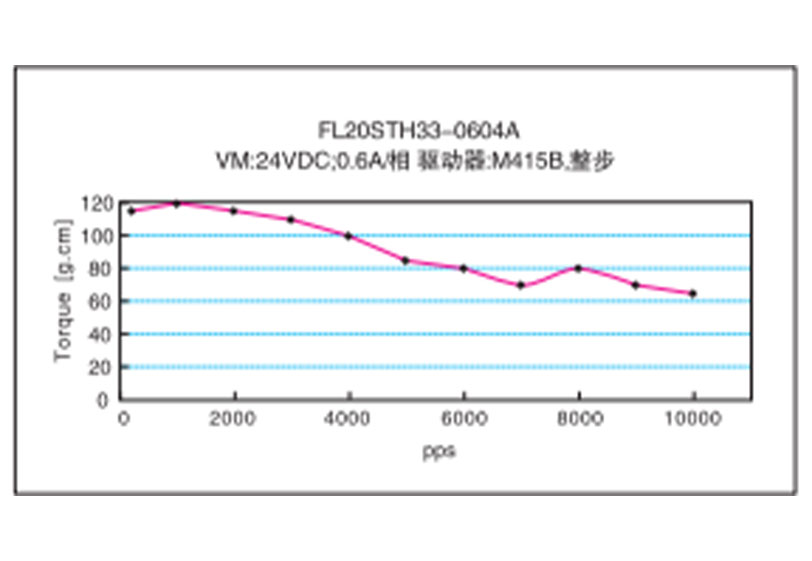

Frekvencia-nyomaték jellemzők
