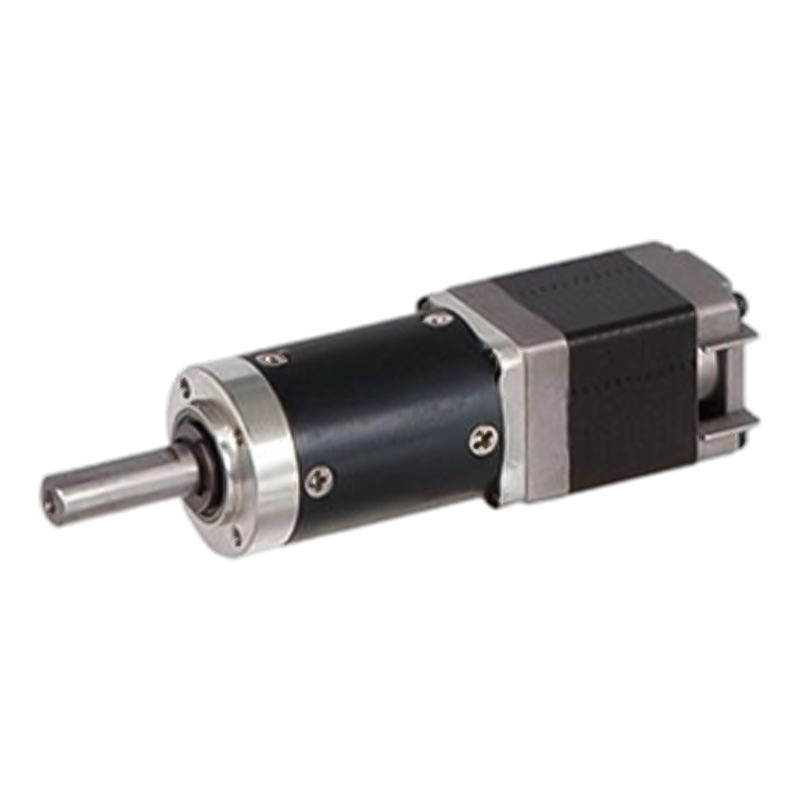

28JXS40K/28STH Pontos szögelmozdulású bolygókerekes léptetőmotor

28JXS40K/28STH Pontos szögelmozdulású bolygókerekes léptetőmotor

A 28JXS40K/28STH egy fém belső gyűrűs hibrid motor, amely többféle környezetben használható.
Maga a léptetőmotor nagy pozicionálási pontossággal rendelkezik, és képes az elektromos impulzusjelet pontos szögeltolódássá alakítani. A bolygócsökkentő nagy pontosságú áttételével pozicionálási pontossága tovább javítható. Általánosságban elmondható, hogy a planetáris lassítású léptetőmotor lépésszög pontossága ±3%-on belül szabályozható, az ismételt pozicionálási pontosság pedig elérheti a ±0,01°-ot. A reduktor tehetetlenségi nyomatékcsökkentő hatása a redukciós arány négyzete, amely hatékonyan csökkentheti a terhelés interferenciáját a léptetőmotor dinamikus reakciójában, és javíthatja a rendszer indítási-leállítási és kommutációjának stabilitását.

  • 28JXS40K/28STH Pontos szögelmozdulású bolygókerekes léptetőmotor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28 mm-es bolygóműves sebességváltó

Megengedett terhelési tartomány: 1,2N.m~4.0N.m

Bolygókerekes léptetőmotor (a gyűrűs fogaskerék anyaga: fém)

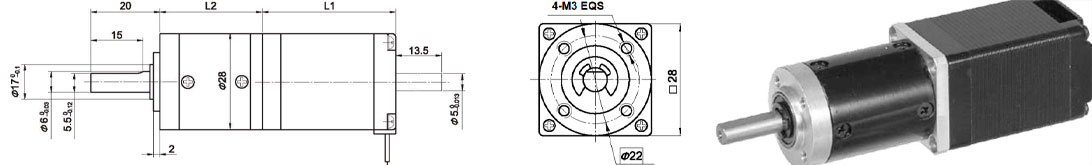

Méretek

Planetáris sebességváltó

Gyűrű anyaga

Fém

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

35N

Max. tengely axiális terhelése

25N

A tengely sugárirányú játéka (közel a karimához)

0,07 mm

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

1,5°

Műszaki adatok

A 28STH hibrid léptetőmotor műszaki adatai

Modell sz.

Névleges feszültség

Áram/Fázis

Ellenállás/Fázis

Induktivitás/fázis

Torgue-t tartva

Leadek száma

Rotor tehetetlensége

Súly

Hossz L1

Max. Áttételi arány

Egytengelyes

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Egytengelyes, B Kéttengelyes

28JXS40K bolygókerekes sebességváltó műszaki adatai

Csökkentési arány

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Fogaskerekes szerelvények száma

1

2

3

4

Hossz (L2) mm

31

40.1

49

57.9

Max. névleges nyomaték kg. cm

12

20

32

40

Rövid ideig megengedett nyomaték kg.cm

36

60

96

120

Hatékonyság %

0.9

0.81

0.73

0.66

Súly g

60

85

95

110

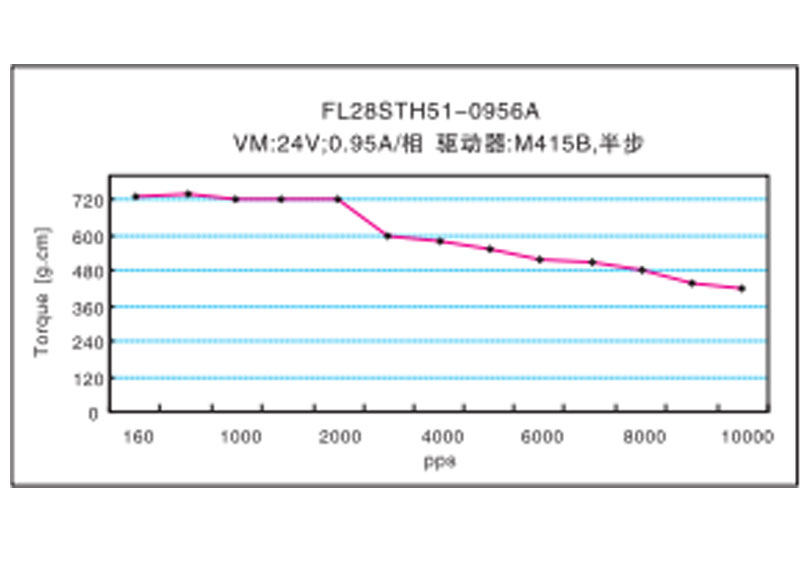

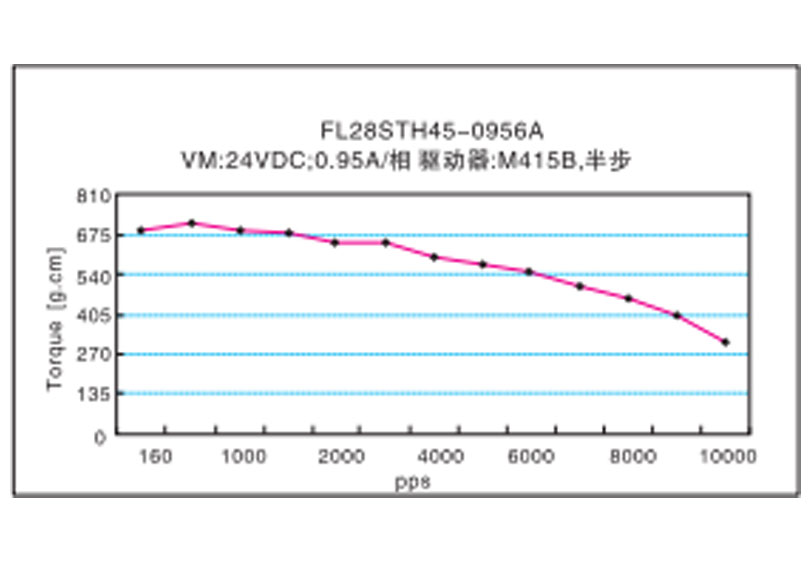

Frekvencia-nyomaték jellemzők
