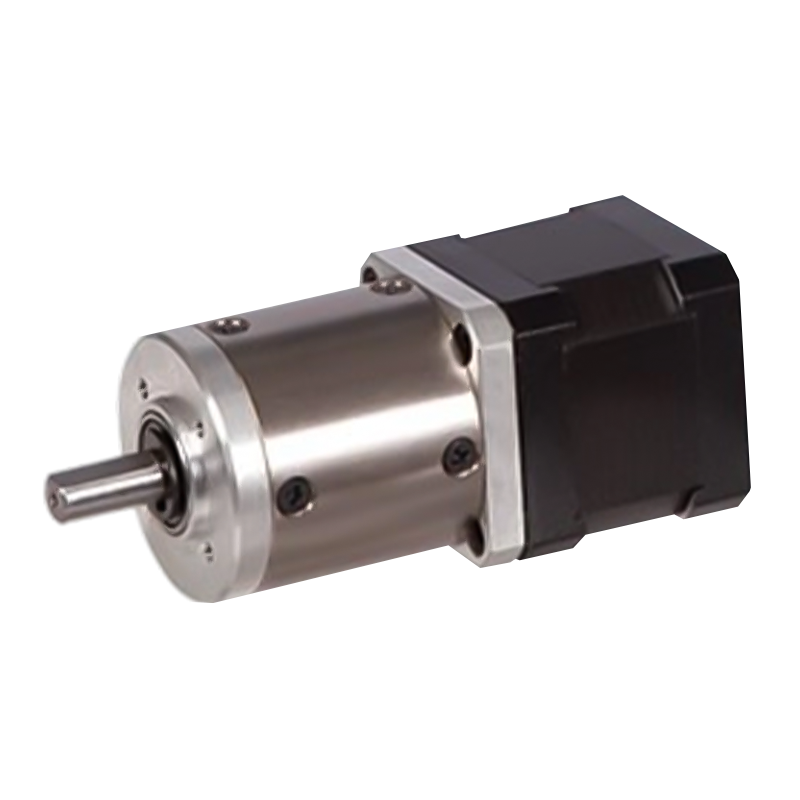

42JXGS100K/42STH 42mm 3N.m~10N.m bolygókerekes léptetőmotor

42JXGS100K/42STH 42mm 3N.m~10N.m bolygókerekes léptetőmotor

A 42JXGS100K/42STH fém belső fogaskerekes gyűrűt használ, egy 42 mm-es külső átmérőjű bolygócsökkentő, amely lehetővé teszi a 3N.m-10N.m nyomatéktartományt.
A léptetőmotor gyors reagálási karakterisztikával rendelkezik, és rövid időn belül stabil működési állapotot tud elérni. A rendszer dinamikus választeljesítménye tovább javul a bolygólassulásos léptetőmotor alacsony tehetetlenségi jellemzőinek kombinálásával. Gyorsan indítható, leállítható és visszafordítható, ami megfelel bizonyos magas dinamikus teljesítményigényű alkalmazásoknak, mint például a gyors pozicionálás és a gyakori start-stop műveletek automatizált gyártósorokon.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m bolygókerekes léptetőmotor

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42 mm-es bolygóműves sebességváltó

Megengedett terhelési tartomány: 3N.m~ 10N.m

Bolygókerekes léptetőmotor (a gyűrűs fogaskerék anyaga: fém)

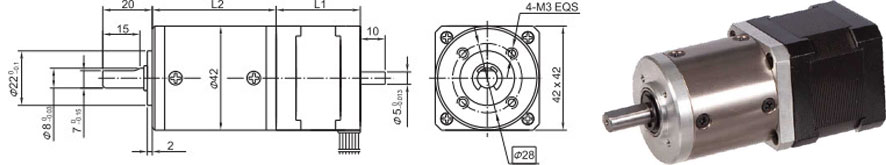

Méretek

Planetáris sebességváltó

Gyűrű anyaga

Fém

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

≤50N

Max. tengely axiális terhelése

≤30N

A tengely sugárirányú játéka (közel a karimához)

≤0,07 mm

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

≤1,5°

Műszaki adatok

A 42STH hibrid léptetőmotor műszaki adatai

Modell sz.

Névleges feszültség

Áram/Fázis

Ellenállás/Fázis

Induktivitás/fázis

Torgue-t tartva

Leadek száma

Rotor tehetetlensége

Súly

Hossz L1

Max. Áttételi arány

Egytengelyes

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

40JXGS100K bolygóműves sebességváltó műszaki adatai

Csökkentési arány

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Fogaskerekes szerelvények száma

1

2

3

4

Hossz (L2) mm

36.9

47.4

57.7

68

Max. névleges nyomaték kg. cm

30

50

80

100

Rövid ideig megengedett nyomaték kg.cm

90

150

240

300

Hatékonyság %

0.9

0.81

0.73

0.66

Súly g

200

270

330

410

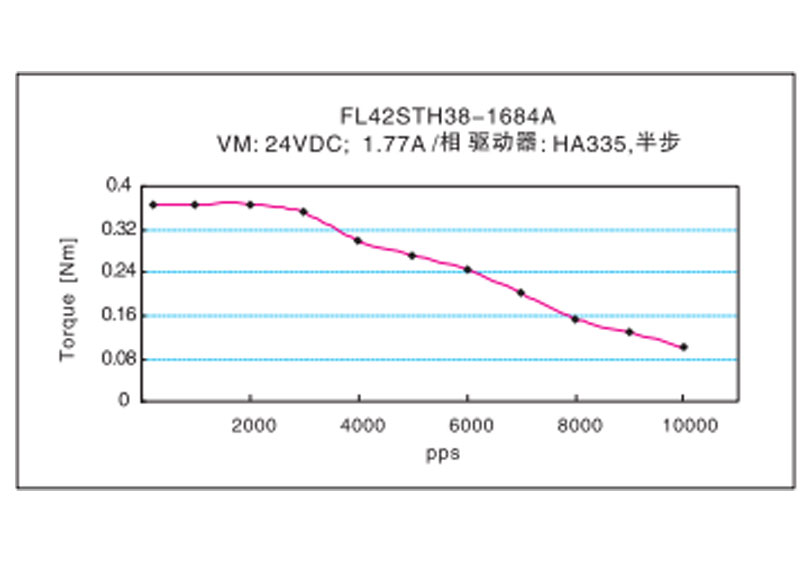

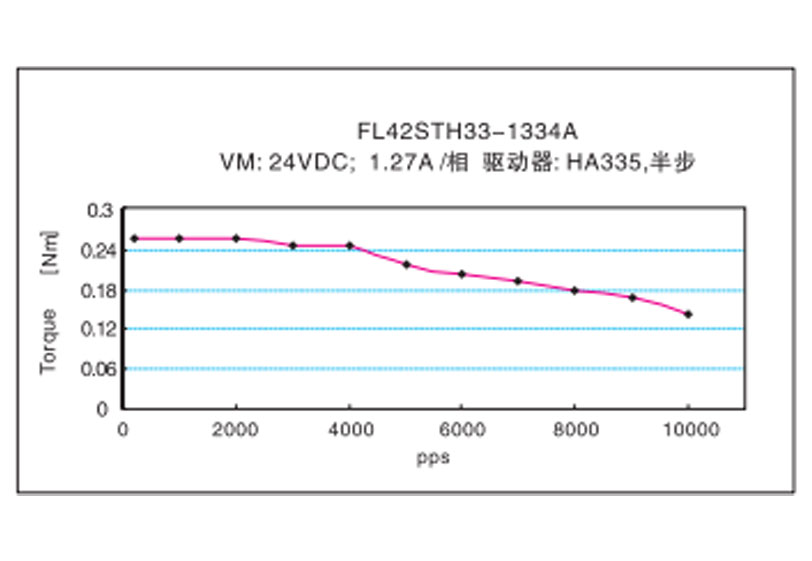

Frekvencia-nyomaték jellemzők
