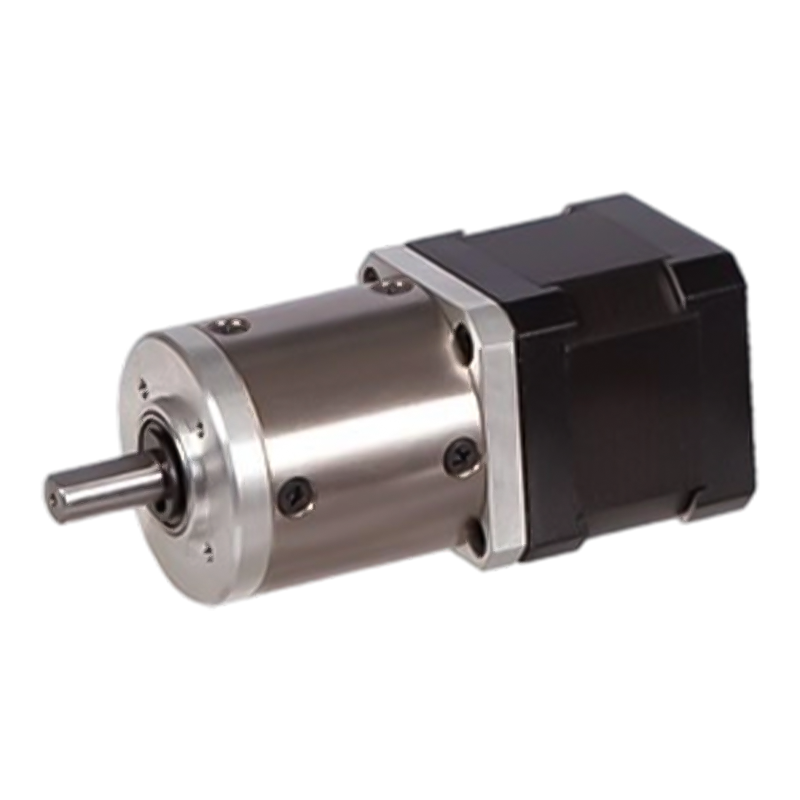

42JX150K/42STH 80N hibrid bolygókerekes léptetőmotor

42JX150K/42STH 80N hibrid bolygókerekes léptetőmotor

A 42JX150K/42STH hibrid léptető bolygókerekes motor egy nagy teljesítményű hibrid léptetőmotor, amely egyesíti a bolygókerekes reduktor előnyeit, és alkalmas nagy pontosságot és nagy nyomatékot igénylő alkalmazásokhoz. A motor fém gyűrűs fogaskerekes anyagot használ a stabilitás és a tartósság biztosítása érdekében nagy terhelési körülmények között. Maximálisan megengedett radiális terhelése 80N, axiális terhelése 30N, sugárirányú játéka mindössze 0,06 mm, axiális játéka 0,3 mm, holtjátéka terhelés nélkül 1,5°-nál kisebb. Ezek a paraméterek azt jelzik, hogy a motor mechanikai teljesítménnyel és precíz mozgásvezérléssel rendelkezik. Ezenkívül a motor különféle specifikációkat kínál, beleértve a különböző feszültséget, áramerősséget, ellenállást, induktivitás elektromos paramétereit, valamint többféle redukciós áttételt és sebességfokozatot, hogy megfeleljen a különböző alkalmazási forgatókönyvek igényeinek. Az optimalizált tervezésnek és a kiváló minőségű gyártási folyamatoknak köszönhetően ez a motor kiemelkedő hatékonysággal, megbízhatósággal és élettartammal rendelkezik, így ideális választás az ipari automatizálás, a precíziós műszerek és a robottechnika területén.

  • 42JX150K/42STH 80N hibrid bolygókerekes léptetőmotor

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42 mm-es külső átmérőjű megerősített sebességváltó,

Megengedett terhelési tartomány: 3N.m~10N.m

Bolygókerekes léptetőmotor (A gyűrűs fogaskerék anyaga: fém)

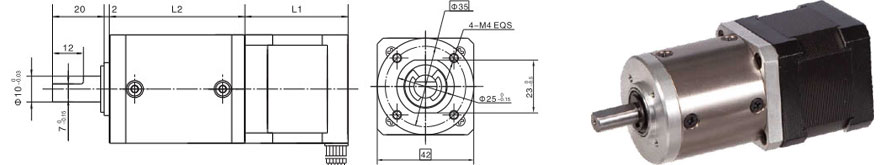

Méretek

Planetáris sebességváltó

Gyűrű anyaga

Fém

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

≤80N

Max. tengely axiális terhelése

≤30N

A tengely sugárirányú játéka (közel a karimához)

≤0,06nn

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

≤1,5°

Műszaki adatok

A 42STH hibrid léptetőmotor műszaki adatai

Modell sz.

Névleges feszültség

Áram/Fázis

Ellenállás/Fázis

Induktivitás/fázis

Torgue-t tartva

Leadek száma

Rotor tehetetlensége

Súly

Hossz L1

Max. Áttételi arány

Egytengelyes

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Egytengelyes, B Kéttengelyes

42JX150K bolygóműves sebességváltó műszaki adatai

Csökkentési arány

3.5

14

17

21

49

61

84

104

126

172

212

294

Fogaskerekes szerelvények száma

1

2

3

4

Hossz (L2) mm

32.5

39.2

45.9

52.6

Max. névleges nyomaték kg. cm

30

50

90

150

Rövid ideig megengedett nyomaték kg.cm

90

150

270

450

Hatékonyság %

0.9

0.81

0.73

0.66

Súly g

320

420

520

620
