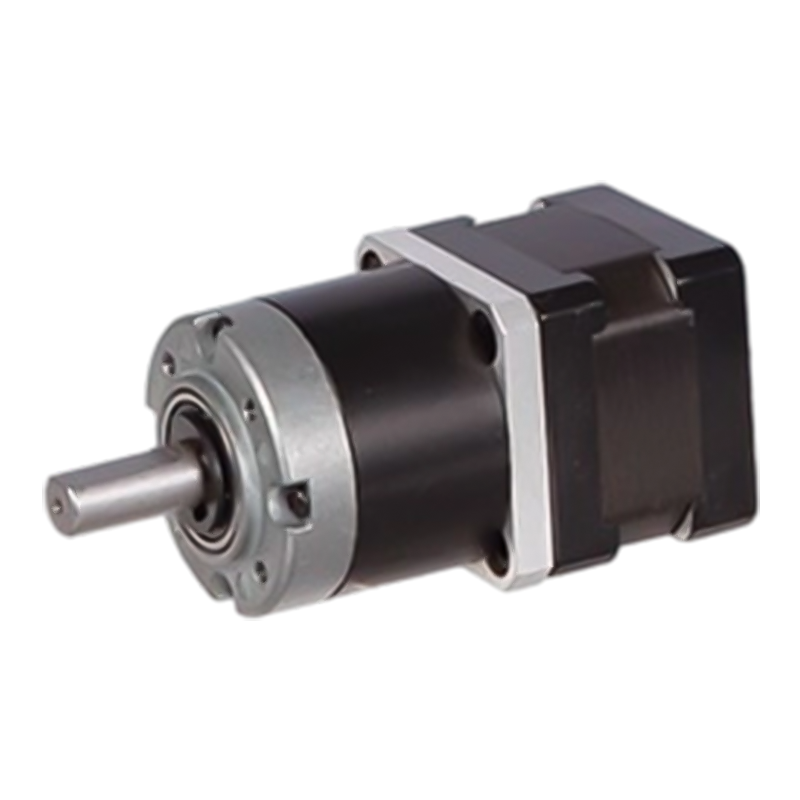

36JXES60K/35STH 36 mm-es bolygókerekes léptetőmotor

36JXES60K/35STH 36 mm-es bolygókerekes léptetőmotor

A 36JXES60K/35STH egy hibrid sétálócsillag hajtóműves motor fémből és fémporból készült belső gyűrűanyaggal, 36 mm külső átmérővel, amely kétféle anyagból választható: por fém (36JXF60K modell) és fém (36JXE60K modell) belső gyűrűi közül.
A fogaskerekes sebességváltó a belső összekapcsolási módot alkalmazza, és a bolygókerék, a napkerék és a foggyűrű közötti súrlódási veszteség kicsi. Átviteli hatásfoka általában 90% és 95% között van, ami hatékonyabban tudja átvinni a léptetőmotor mechanikai energiáját a terhelési végre, és csökkenti az energiaveszteséget, mint néhány más lassító átviteli módszer, mint például a csigahajtómű és a csigahajtás.

  • 36JXES60K/35STH 36 mm-es bolygókerekes léptetőmotor

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36 mm-es szabványos sebességváltó,

Megengedett terhelési tartomány: 1,8N.m~6.0N.m

Bolygókerekes léptetőmotor (a gyűrűs fogaskerék anyaga: fém és fémpor)

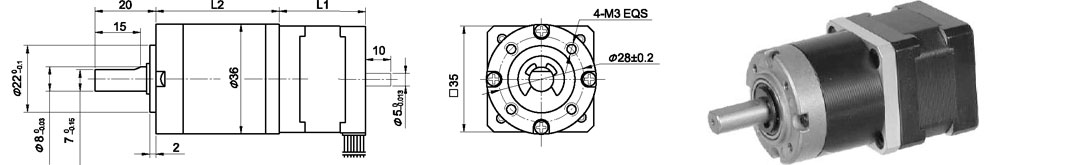

Méretek

A fogaskerék a két anyag közül választható: Por fém (Típus:36JXF60K), Fém (Típus:36JXE60K)

Bolygós

Gyűrű anyaga

E típus: fém F típus: fémpor

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

≤50N

Max. tengely axiális terhelése

≤30N

A tengely sugárirányú játéka (közel a karimához)

≤0,07 mm

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

≤1,5°

Műszaki adatok

A 35STH hibrid léptetőmotor műszaki adatai

Modell sz.

Névleges feszültség

Áram/Fázis

Ellenállás/Fázis

Induktivitás/fázis

Torgue-t tartva

Leadek száma

Rotor tehetetlensége

Súly

Hossz L1

Max. Áttételi arány

Egytengelyes

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Egytengelyes, B Kéttengelyes

36JXES60K bolygóműves sebességváltó műszaki adatai

Csökkentési arány

3.71

5.18

14

19

27

51

71

100

139

Fogaskerekes szerelvények száma

1

2

3

Hossz (L2) mm

27

34.1

41

Max. névleges nyomaték kg. cm

18

30

48

Rövid ideig megengedett nyomaték kg.cm

54

90

144

Hatékonyság %

0.9

0.81

0.73

Súly g

195

210

290

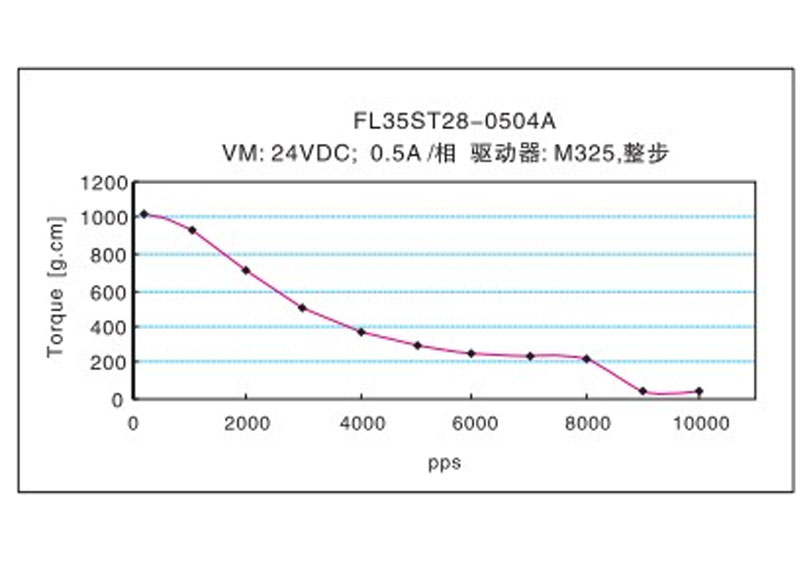

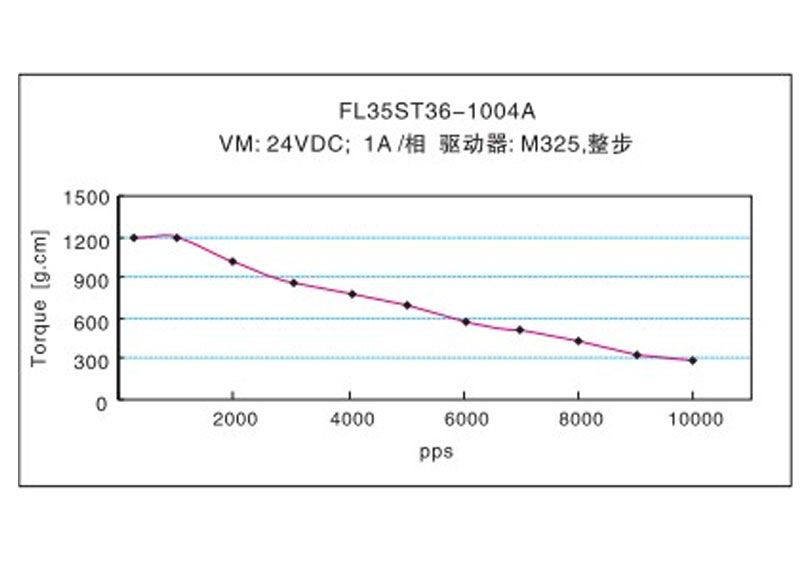

Frekvencia-nyomaték jellemzők
