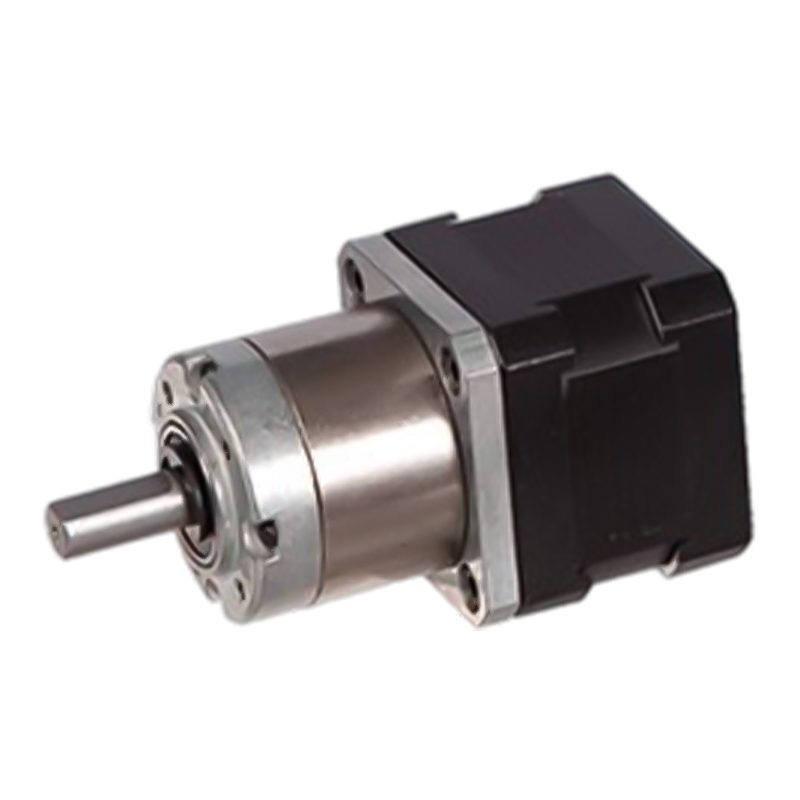

36JXES60K/42STH 12v/24v bolygókerekes léptetőmotor

36JXES60K/42STH 12v/24v bolygókerekes léptetőmotor

A 36JXES60K/42STH kétféle anyagból választható a belső gyűrűben: fémpor (36JXF60K modell), fém (36JXE60K modell), 12v/24v kettős feszültségű környezet támogatása, maximálisan megengedett radiális terhelés ≤50N.
A bolygókerekes hajtómű szerkezete egyenletesen osztja el a terhelést az egyes bolygókerekeken, csökkentve az egyetlen sebességfokozatra ható erőt, csökkentve a vibrációt és a zajt. Ugyanakkor a léptetőmotor futási jellemzői is viszonylag stabilak, és a kimeneti teljesítmény viszonylag stabilan tartható különböző terhelések és sebességek mellett. Ezért a planetáris lassítású léptetőmotor jó stabilitással rendelkezik működés közben, és egyenletes teljesítményt biztosít.

  • 36JXES60K/42STH 12v/24v bolygókerekes léptetőmotor

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36 mm-es szabványos sebességváltó,

Megengedett terhelési tartomány: 1,8N.m~6.0N.m

Bolygókerekes léptetőmotor (a gyűrűs fogaskerék anyaga: fém és fémpor)

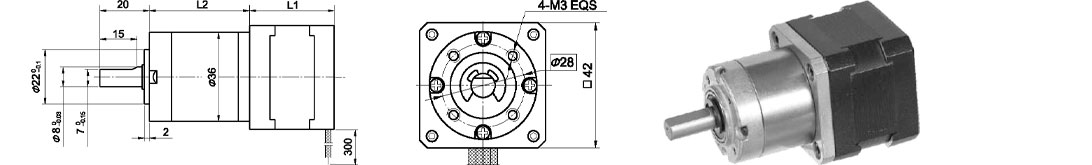

Méretek

A gyűrűs fogaskerekek kétféle anyagból választhatók: Por fém (Típus:36JXF60K), Fém (Típus:36JXE60K)

Planetáris sebességváltó

Gyűrű anyaga

E típus: fém F típus: fémpor

Csapágy a kimeneten

Golyóscsapágyak

Max. Radiális terhelés (10 mm a karimától)

≤50N

Max. tengely axiális terhelése

≤30N

A tengely sugárirányú játéka (közel a karimához)

≤0,07 mm

A tengely tengelyirányú játéka

≤0,3 mm

Visszacsapás üresjáratban

≤1,5°

Műszaki adatok

A 42STH hibrid léptetőmotor műszaki adatai

Modell sz.

Névleges feszültség

Áram/Fázis

Ellenállás/Fázis

Induktivitás/fázis

Torgue-t tartva

Leadek száma

Rotor tehetetlensége

Súly

Hossz L1

Max. Áttételi arány

Egytengelyes

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

A 36JXES60K bolygókerekes sebességváltó műszaki adatai

Csökkentési arány

3.71

5.18

14

19

27

51

71

100

139

Fogaskerekes szerelvények száma

1

2

3

Hossz (L2) mm

27

34.1

41

Max. névleges nyomaték kg. cm

6

24

50

Rövid ideig megengedett nyomaték kg.cm

20

70

150

Hatékonyság %

0.9

0.81

0.73

Súly g

195

210

290

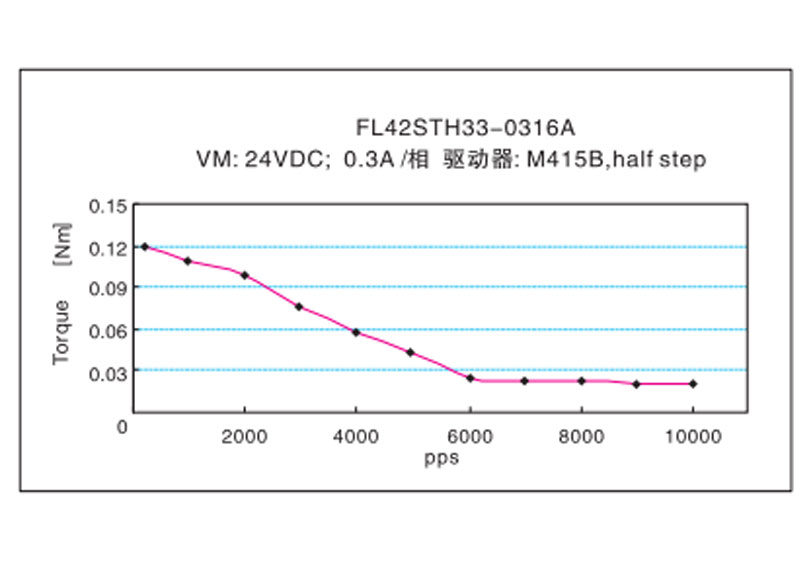

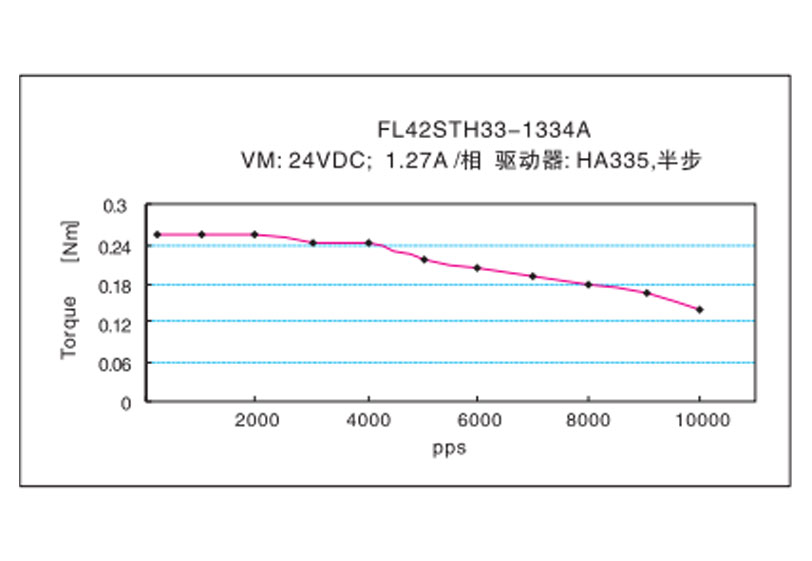

Frekvencia-nyomaték jellemzők
